一、开头引言

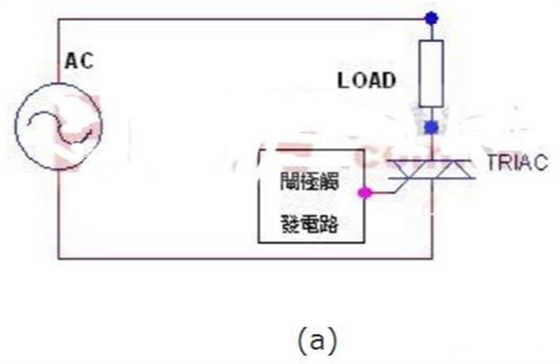

双向可控硅（TRIAC，即三端双向交流开关）是在普通可控硅基础上发展而来的交流开关器件，能代替两只反极性并联的可控硅，仅需一个触发电路即可实现交流负载控制-16。在家电维修和工业设备维护两大核心场景中，双向可控硅被广泛应用于电机调速、调光控制、固态继电器驱动、温度调节等功能模块-。无论是变频空调的风机调速电路、工业流水线交流电机软启动器，还是家用调光灯具和电动工具的转速控制，双向可控硅都是核心的功率控制元件-。
双向可控硅在实际使用中常出现触发异常、击穿短路、关不断或误触发等多种故障模式，直接影响设备的正常运行-。准确判断双向可控硅的好坏，是电子维修人员和工厂质检工程师必须掌握的基础技能。
本文结合家电维修与工业设备两大场景，从新手可操作的基础万用表检测，到适配专业质检需求的进阶仪器测试方法，系统讲解双向可控硅检测的全流程。无论你是家电维修学徒、工厂来料检验员，还是资深设备维修工程师，都能在这里找到适配你工作场景的检测方法，快速掌握双向可控硅好坏判断技巧，同时规避检测过程中的安全风险和常见误区。
二、前置准备
（一）家电/工业场景双向可控硅检测核心工具介绍
不同场景下的检测需求决定了工具选择策略：
基础工具（新手入门必备）：
数字/指针万用表：是检测双向可控硅最核心、最常用的工具。建议选择带有“二极管档”和“电阻档（至少R×1、R×10、R×1k档位）”的万用表。指针万用表的电阻档输出电流较大，触发能力更强，判断更可靠。家电维修场景下，便携式数字万用表即可满足日常需求。
9V电池+限流电阻（约1-2kΩ）+LED或小灯泡：可快速搭建简易测试电路，验证触发能力。
镊子和防静电工具：用于小封装双向可控硅（如TO-92封装）的管脚操作。
专业工具（适配工厂质检/高精度检测场景）：
半导体分立器件测试仪：如STS8203S、IST8800等专用设备，可全面测试双向可控硅的触发电压、触发电流、维持电流、关断时间等关键参数-。
数字示波器：用于观察触发波形和输出电压波形，诊断误触发和dv/dt相关问题。
可编程直流电源+电子负载：用于搭建标准测试电路，精确测量通态峰值电压等参数。
绝缘电阻测试仪（兆欧表） ：用于检测T2-T1间的绝缘性能。
晶体管图示仪：可直观显示双向可控硅的输出特性曲线。
工厂流水线批量检测场景下，建议配备自动化分立器件测试系统，可快速完成双向可控硅的来料质量验证和批量筛选-。
（二）双向可控硅检测安全注意事项
检测双向可控硅涉及强电操作，安全是重中之重：
断电操作原则（重中之重） ：在任何检测操作前，务必确认电路已完全断电，尤其是涉及220V交流负载的家电和工业设备。严禁在线路通电状态下拆装或直接测量双向可控硅的任意引脚。
放电处理：检测前需对大电容储能元件进行放电处理，防止残余电压损坏万用表或造成触电。
绝缘与防护：工业场景下检测大功率双向可控硅时，建议使用绝缘手套和防护眼镜。涉及高压电路时，必须使用符合CATⅢ及以上安全等级的检测仪器。
元件清理：检测前应清理双向可控硅表面的灰尘、油污和焊渣，避免影响测量结果准确性和误判。
触发测试中的安全注意：使用电池和灯泡搭建简易测试电路时，注意电池极性，避免短路。使用220V交流电源搭建测试电路时，必须由具备资质的人员在隔离条件下操作。
（三）双向可控硅基础认知（适配家电/工业精准检测）
双向可控硅有三个电极：T2（主端子2，相当于单向可控硅的阳极）、T1（主端子1，相当于阴极）和G（控制极）-32。理解以下关键参数是精准检测的基础：
触发电流（IGT） ：使双向可控硅导通所需的最小门极电流，不同规格器件从几毫安到几十毫安不等。工业大功率器件触发电流较大，家电小功率器件较小-11。
维持电流（IH） ：维持双向可控硅导通所需的最小主端子电流，低于该值器件自动关断。在维修检测中，如果出现“触发后无法维持导通”的现象，需重点怀疑负载电流是否低于IH-29。
断态重复峰值电压（VDRM） ：双向可控硅能承受的最大反向/正向电压。家用220V电路中通常选用400V或600V耐压规格，工业设备中常用800V及以上。
通态峰值电压（VTM） ：额定导通电流下的电压降，通常为1.0-3.0V，用于评估器件导通损耗-11。
T2与T1、G的区分：T2极与其他两脚的阻值通常很大（兆欧级），而T1与G之间的正反向电阻较小（通常在几十到几百欧姆），这是快速识别引脚的判断依据-53。
三、核心检测方法
（一）双向可控硅基础阻值检测法（维修现场快速初筛）
在家电维修或工业设备现场检修时，无需任何外接电路，仅用万用表电阻档即可完成初步筛查。
第一步：识别T2引脚
将万用表拨至R×100档或R×1k档，分别测量三个引脚两两之间的正反向电阻。测得某两脚正反向电阻都很小（约几十到一百欧姆左右），即为T1和G极，剩下的那一脚为T2极-31-。
第二步：T1与G极的区分
将万用表置于R×1档。将红黑表笔（不分正负）分别接触已确定的T2极和T1极。用另一根导线（或表笔前端）短接T1与G极，观察万用表读数变化：正常情况下，当T1与G极短接时，双向可控硅被触发导通，万用表应显示一个较小的阻值（几十到一百多欧姆）；断开T1与G极的短接后，若万用表阻值保持导通状态（不回到无穷大），说明器件触发正常-31。
第三步：换向测试
将表笔对换（T2和T1交换极性），重复上述触发操作。如果双向可控硅在两种极性下均能正常触发并维持导通，说明器件性能良好-32。
家电场景常见损坏特征：
T2-T1间阻值很小（接近短路）→ 双向可控硅已击穿短路
无论怎么触发，万用表均不导通 → 门极开路或器件内部断路
触发后无法维持导通（断开G极立即断开） → 触发电流太大或器件老化，维持能力差-
工业场景注意要点：
工业用大功率双向可控硅（如BTA41系列）触发所需电流较大，普通万用表的R×1档输出电流可能不足以可靠触发，此时建议配合外接电源测试。
检测前需确认器件已从线路板上拆下或至少断开电源，因工业设备线路板常有大电容并联，会影响阻值测量准确性。
（二）万用表检测双向可控硅方法（维修/质检新手重点掌握）
万用表是双向可控硅检测最通用的仪器，分为静态电阻测试和触发能力验证两个模块。
模块一：静态电阻测试（判断击穿与开路）
将万用表置于电阻档R×1k档进行测量：
T2与T1间测试：红黑表笔分别接T2和T1，正常状态下应呈现高阻态（兆欧级）。若测得阻值很低（数百欧姆以下），说明T2-T1间已击穿短路-29。
T2与G间测试：红黑表笔分别接T2和G，正反向均应呈现高阻态（接近无穷大）。若有明显导通阻值，说明T2-G间漏电或击穿。
T1与G间测试：这是最关键的判断依据。将万用表置于R×10档（或R×1档），测量T1与G之间的正反向电阻，正常值应在几十到几百欧姆之间。若测得开路（无穷大），说明G极已断开；若测得零欧姆，说明T1与G极短路-。
模块二：触发能力验证（判断能否正常导通）
这是判断双向可控硅是否“好用”的核心环节：
操作步骤（以指针万用表为例）：
将万用表拨至R×1档，红表笔接T1，黑表笔接T2（注意：不同万用表的表笔输出电压极性不同，建议先用电压档确认）。
此时万用表应显示无穷大（不导通）。
用一根导线（或手指捏住表笔前端）短接G与T2，此时万用表指针应摆动，指示一个较小的阻值（几十到一百多欧姆）-29。
关键一步：保持黑表笔不脱离T2的情况下，断开G极的短接，观察万用表指针是否保持在导通位置。若指针不退回无穷大，说明触发成功且能维持导通。
将红黑表笔对调（红T2、黑T1），重复上述触发测试。如果两次均能成功触发，说明双向可控硅在交流正负半周均能正常工作-32。
家电维修场景判断标准：
万用表R×1档触发后能维持导通，说明器件触发性能良好，可用于调光、调速等对触发灵敏度有要求的电路。
若触发后立即断开，说明触发电流偏大或维持电流不足，此类器件在低负载电路中可能工作不稳定。
若完全无法触发导通，说明G极已损坏，器件报废。
工业质检场景扩展技巧：
批量检测时，可搭建标准测试电路（9V电池+限流电阻+LED），配合万用表快速完成上百只双向可控硅的来料初筛-。
对BTA/BTB系列等常用工业双向可控硅，可参考规格书中的IGT和IH典型值，判断实测触发电流是否在标称范围内。
（三）工业/专业仪器检测双向可控硅方法（工厂批量检测进阶精准测试）
对于工厂来料检验、设备维修深度诊断等场景，仅靠万用表无法获取精确参数，需借助专业测试设备。
1. 半导体分立器件测试仪检测法
专用测试仪（如IST8800、STS8203S等）可一次性测量双向可控硅的全部关键参数-：
触发电压（VGT）测试：在T2-G间施加从0逐渐上升的电压，记录双向可控硅导通瞬间的门极电压。正常值一般为0.8-1.5V，若超过3V说明器件驱动要求过高-11-29。
触发电流（IGT）测试：记录触发导通所需的最小门极电流，是判断触发灵敏度的核心指标。不同规格器件的IGT从5mA到50mA不等-11。
维持电流（IH）测试：导通后逐步减小主端子电流，记录双向可控硅关断瞬间的电流值。IH过大（如超过标称值）会导致小负载场景下自动关断-29。
通态峰值电压（VTM）测试：在额定导通电流下测量T2-T1间的电压降，用于评估导通损耗。
2. 示波器检测法（诊断误触发和波形异常）
对于出现“上电即导通”或“时通时不通”等疑难故障，示波器是核心诊断工具：
将探头接到T2-T1两端，观察电压波形。正常情况下，未触发时应为完整的正弦波（双向可控硅处于关断状态），触发后应为经斩波后的波形。
若未触发时波形已被“切角”或出现不规则波动，说明存在漏电流或误触发问题。
将探头接到G极，观察触发信号波形，判断触发脉冲的幅度和宽度是否满足双向可控硅的触发要求。
3. 工厂流水线在线检测技巧（无需拆焊）
在工业设备维修和批量质检中，拆焊检测效率低且可能损坏线路板：
电压检测法：在线路通电状态下（注意安全防护），用万用表电压档测量T2-T1两端电压。双向可控硅导通时两端电压很低（约1-2V），关断时两端应为交流电源电压（约220V）。若关断状态下T2-T1电压异常低，说明器件可能击穿。
波形观察法：用示波器观察T2-T1两端波形，快速判断双向可控硅的通断状态是否与触发信号同步。
红外热成像检测：对于大功率双向可控硅模块，可用红外热像仪检测运行中的温升分布，异常发热点往往是故障部位-11。
4. 依据国家标准进行专业检测
专业检测机构执行双向可控硅测试时，严格遵循以下标准体系-：
GB/T 15291-2015《半导体器件 分立器件》：规定触发特性测试的具体方法
IEC 60747-6：动态参数测试标准，采用双脉冲法
SJ/T 10700-2002《半导体器件 可控硅测试方法》：规定核心测试指标-
四、补充模块
（一）家电与工业场景不同类型双向可控硅检测重点
1. 小功率双向可控硅（BT131/BT136系列，家电常见）
应用场景：风扇调速、LED调光器、电动工具调速
检测重点：重点验证触发灵敏度，因为小功率电路驱动电流有限。万用表R×1档触发后若不能维持导通，很可能无法在实际电路中正常工作。
常见型号：BT131（1A/600V）、BT136（4A/600V）、BT137（8A/600V）
2. 中功率双向可控硅（BTA/BTB系列，家电+工业通用）
应用场景：空调风机控制、洗衣机电机驱动、工业固态继电器
检测重点：需重点测试维持电流和热稳定性。该类器件常用于感性负载（电机），关断时产生的反电动势易造成损坏，检测时应关注dv/dt耐受能力。
常见型号：BTA16（16A/600-800V）、BTA24（24A/600-800V）、BTA41（40A/800V）
3. 大功率双向可控硅模块（工业专用）
应用场景：工业加热器控制、大型电机软启动器、三相调压装置
检测重点：除常规电参数外，需额外检测热阻、结温分布和绝缘强度-11。大功率模块通常带有散热基板，检测时需确保散热接触良好，否则导通测试可能因过热而失败。
检测工具：需使用大功率分立器件测试系统，如JC-3190M、QT-4100等-。
（二）家电与工业场景双向可控硅检测常见误区
误区1：直接用万用表二极管档测量T1-G间阻值
部分维修人员用二极管档测量T1-G间PN结，发现无压降显示即判定损坏。实际上，双向可控硅内部结构复杂，T1-G间的阻值在几十到几百欧姆之间，并非典型的PN结特性。正确的做法是用电阻R×10档测量阻值，而非二极管档。
误区2：仅测一次导通就判定合格
双向可控硅在交流正负半周都需要能正常导通。只测一种极性就判断“导通良好”是高频误判源。必须红黑表笔对调后重复测试，两次均能触发才算合格-32。
误区3：忽略维持电流对检测结果的影响
用万用表R×1档检测时，万用表内部提供的电流可能只有几毫安到十几毫安。对于需要较大维持电流的大功率双向可控硅，可能出现“触发时导通、断开G极立即关断”的现象，但这并不代表器件损坏，而是维持电流超出了万用表的供电能力。应将器件接入实际负载电路后再判断。
误区4：在电路板上直接检测而不考虑外围元件影响
未拆下双向可控硅而直接在板检测时，线路板上的RC吸收电路、并联电容等外围元件会严重影响阻值测量结果，容易造成误判。建议将双向可控硅拆下后单独检测，或至少确认外围元件不会干扰测试结果。
误区5：忽视dv/dt导致的误触发问题
维修中经常遇到“万用表检测正常，上电后却无法正常工作”的情况。往往是双向可控硅的dv/dt（电压变化率）耐受能力下降，或电路中RC吸收网络失效导致的误触发-29。排查时除了检测器件本身，还应检查T2-T1间并联的RC缓冲电路是否正常。
（三）家电与工业场景双向可控硅失效典型案例
案例一：电烙铁调压器双向可控硅击穿——家电维修场景
故障现象：某电烙铁调压器在用户使用过程中突然失效，旋钮调至最大时电烙铁仍不熔锡，实测功率仅为额定值的一半-。
检测过程：
拆下调压器电路板，目测发现双向可控硅（BT138）外观无明显烧毁痕迹。
用万用表R×1k档测量T2-T1间阻值，测得约2kΩ（正常应为无穷大），判断已部分击穿。
进一步分析，用户反映此前电烙铁曾发生短路，短路瞬间产生的大电流导致双向可控硅内部受损，但未完全烧毁，因此仍能部分导通，但导通能力大幅下降。
解决方法：更换同型号BT138双向可控硅，同时对电烙铁电源线进行绝缘检查，排除短路隐患后设备恢复正常。
案例二：工业加热器双向可控硅误导通——工业自动化场景
故障现象：某工厂加热设备的控制器中使用了MOC3063驱动双向可控硅控制交流接触器。设备通电瞬间（未施加控制信号），MOC3063有时会误导通，导致接触器误吸合一次，造成安全隐患-。
检测过程：
用万用表静态测量双向可控硅的T2-T1和T2-G阻值，均正常。
用示波器观察MOC3063输出端波形，发现通电瞬间有尖峰干扰耦合到触发端。
将MOC3063第6脚断开后，误导通现象消失，确认问题出在光耦隔离和电路布局上。
解决方法：在MOC3063的触发输出端与双向可控硅G极之间增加RC滤波电路，并优化PCB布线使门极走线远离交流强电线路，同时选用高dv/dt耐受型号的双向可控硅。整改后误导通问题彻底解决-29。
五、结尾
（一）双向可控硅检测核心（家电/工业高效排查策略）
根据不同的应用场景和检测需求，推荐以下分级检测策略：
第一级：现场快速排查（适用家电维修/设备巡检）
万用表电阻档测T2-T1、T2-G、T1-G三组阻值→用R×1档做双极性触发能力测试→判断基本好坏。全过程不超过5分钟，可筛选出90%以上的故障器件。
第二级：深度诊断（适用维修店/工厂维修车间）
在第一级基础上，搭建简易测试电路（9V电池+限流电阻+LED或小灯泡），验证双向可控硅在实际负载条件下的导通能力。配合示波器观察触发波形和输出电压波形，精准定位故障原因。
第三级：批量检测与参数验证（适用工厂来料检验/质检实验室）
使用半导体分立器件测试仪或自动化测试系统，全面测量VGT、IGT、IH、VTM等关键参数，确保器件符合规格书要求和GB/T、IEC等标准-11。
高效排查逻辑（“一看二测三触发”） ：
一看：目测外观有无烧毁、炸裂、引脚氧化
二测：万用表电阻档测T2-T1和T2-G，排除击穿和开路
三触发：R×1档双极性触发测试，验证导通和维持能力
（二）双向可控硅检测价值延伸（家电维护与工业采购建议）
日常维护建议：
家电类双向可控硅通常工作在密闭空间，散热条件有限。定期清理设备通风口和散热片上的积尘，防止过热导致双向可控硅性能下降。
工业设备中，建议每半年对关键位置的双向可控硅进行一次静态电阻抽检，记录T2-T1间的绝缘阻值变化趋势，及早发现老化趋势。
对于频繁开关的电路（如固态继电器应用），双向可控硅的开关损耗和温升是主要失效因素，建议配合热成像仪定期监测工作温度。
采购与选型建议：
选择符合国标GB/T 3957-2008或IEC 60747-6标准的原厂器件，确保质量可追溯-。
选型时预留足够裕量：通态平均电流建议按最大负载电流的1.5-2倍选取，耐压值至少为电路峰值电压的2倍-31。
对于感性负载（电机、电磁阀），务必选用带有缓冲电路（RC吸收网络）或高dv/dt耐受型号的双向可控硅。
批量采购时，建议要求供应商提供出厂检测报告，或委托第三方检测机构按标准进行来料抽检。
