摘要
在变频器控制柜、PLC接口电路、伺服驱动系统以及智能家电主控板上，光耦固态继电器承担着“高压与低压之间的安全信使”这一核心职责。它通过光电转换机制实现输入与输出端的完全电气隔离，有效阻断共模电压干扰与地线环路问题，保障工业控制系统在强电磁环境下的信号传输纯净性-4。当工业设备出现“PLC无输出响应”“变频器控制异常”“加热器无法关断”“家电主板通信故障”等故障现象时，问题根源往往指向光耦固态继电器的输入侧LED老化、输出侧功率管击穿或隔离性能劣化-10-。本文针对工业自动化产线质检、设备维修、家电售后三大场景，从基础认知到专业检测，分层详解光耦固态继电器的检测方法，帮助新手快速掌握万用表检测光耦固态继电器步骤，同时为专业质检人员提供适配工业标准的进阶检测技巧，确保检测过程安全、精准、高效。
一、工业场景光耦固态继电器检测前置准备
1.1 工业自动化产线光耦固态继电器检测核心工具介绍
检测光耦固态继电器需要根据使用场景匹配不同类型的工具，分为新手级和专业级两个层次。
基础检测工具包（新手必备，适配工厂入门质检、设备维修初筛、家电售后排查）：
数字万用表：选择具有二极管档和电阻档（至少支持R×10k量程）的型号，这是光耦固态继电器检测中最核心的工具。注意：万用表电阻档的输出电压决定了能否正常驱动输入侧LED，输入电压较高（3~32V宽压型）需使用R×10k档（内部电池约9~15V），输入电压低于6V的低压型需使用R×100或R×1k档（内部电池1.5V）-30。
简易测试电源：5V、12V、24V直流电源各一组，搭配限流电阻（510Ω~1kΩ），用于驱动输入侧LED，验证输出侧通断功能-34。
测试负载：白炽灯泡（100W左右）、小功率电阻或LED指示灯，用于观察输出侧导通状态-37。
绝缘工具：绝缘垫、防静电手环，确保带电检测时的人身安全和元器件静电防护。
专业检测工具包（适配工厂流水线批量检测、专业质检实验室、产线在线测试）：
数字万用表（六位半精度，如Keysight 34461A）：用于μA级触发电流精确测量，精度可达0.002% DCV-22。
绝缘电阻测试仪（如HIOKI IR4056-20）：测量输入/输出端间绝缘电阻，测量范围0.01MΩ~2000GΩ，满足工业标准DC500V条件下≥100MΩ的检测要求-20。
耐压测试仪（如Chroma 19032）：AC 0~5kV/DC 0~6kV可编程输出，用于验证光耦隔离耐压是否达到AC 2500V/1min无击穿的行业标准-22-20。
示波器：用于精确测量开关时间，导通时间≤1ms、关断时间≤10ms是工业级光耦固态继电器的典型性能指标-22。
信号发生器：用于模拟PWM控制信号，测试光耦固态继电器在高频开关场景下的响应特性。
红外热像仪：用于在线检测设备工作时的温度分布，快速定位过热故障元件-22。
LCR电桥：用于测量输出侧电容、电感等寄生参数，辅助判断内部器件老化程度-22。
工具选择原则：对于工厂产线批量检测，优先选用带数据记录功能的自动化测试系统；对于设备维修排查，万用表+简易电源+灯泡的组合已能覆盖绝大多数故障判断场景；对于家电售后维修，便携式万用表加上替换测试法最为高效实用。
1.2 工业现场光耦固态继电器检测安全注意事项
检测光耦固态继电器时，工业现场的特殊环境对操作安全提出了更高要求，以下四点重中之重：
① 断电与放电为先：检测前必须切断设备总电源，等待至少2~3分钟让内部电容完全放电。变频器控制柜中的滤波电容可能储存数百伏电压，直接操作有触电风险。对于带散热片的工业固态继电器，还需确认散热片与内部电路之间无异常电压耦合。
② 区分在线检测与离线检测的安全规范：在线检测（不拆焊直接在PCB板上测量）时，务必确认被测引脚无外部电压残留，使用万用表电压档先测量各引脚对地电压，确认归零后再切换至电阻档或二极管档。在工业PLC控制系统等场景中，即使主电源已断开，背板总线或外部传感器供电仍可能使光耦输入端带电，需逐一排查。
③ 高压测试的防护要求：使用耐压测试仪进行输入-输出端间绝缘测试时，必须穿戴绝缘手套和护目镜，测试区域设置警示标识，防止无关人员误触。AC 2500V高压测试需在专业测试台进行，输出端短接后接高压端，输入端短接后接地，测试时长严格控制在1分钟-20。
④ 元器件的静电防护与清理：光耦固态继电器内部含有敏感半导体器件，在干燥环境中极易被静电击穿。操作前务必佩戴防静电手环，工作台铺设防静电垫。检测前用无水酒精和防静电刷清理引脚表面的灰尘、氧化层或“长绿毛”等污染物——这些污染物可能导致漏电流增大或绝缘性能下降，影响检测准确性-。
1.3 光耦固态继电器基础认知（适配工业自动化精准检测）

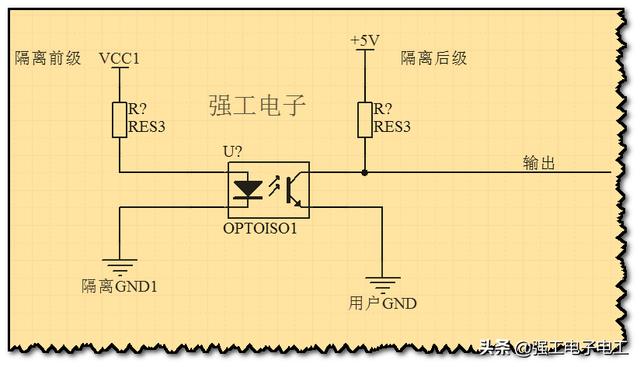

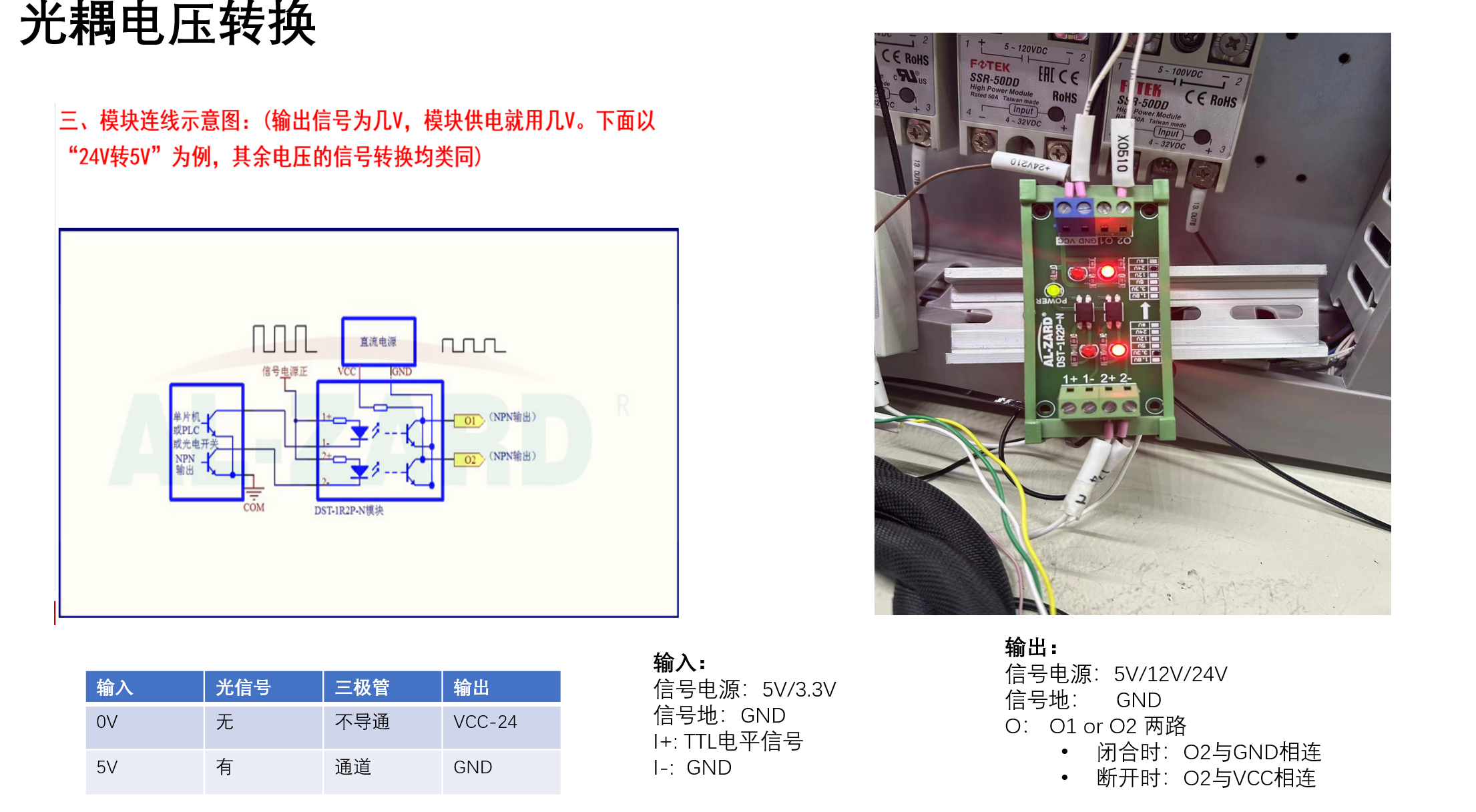

光耦固态继电器的核心结构由三部分组成：输入侧发光二极管（LED） 、光电隔离层和输出侧功率开关器件。输入侧接收低压直流控制信号（典型值为3~32V DC），LED将电信号转换为光信号；光信号穿过电气隔离层到达输出侧的光敏器件，后者将光信号重新转换为电信号，驱动输出侧的功率半导体开关（如双向可控硅用于交流负载、MOSFET用于直流负载）导通或关断-34。
理解光耦固态继电器的结构是精准检测的前提：
输入端类型识别：部分光耦固态继电器采用单个LED，引脚有明确正负极标识；部分采用两个反并联LED，无论输入电压极性如何均能导通-30。识别输入端类型对于正确选择万用表档位和测量方法至关重要。
输出端类型识别：直流负载型输出端采用功率MOSFET，其导通电阻（R_DS(on)）通常在0.1Ω级别-3；交流负载型输出端采用双向可控硅（Triac），导通后有维持电流要求-40。
关键参数：在检测前查阅数据手册，重点关注触发电流If（典型值1~20mA）、正向压降Vf（1.0~1.6V，不同颜色LED有差异）、隔离耐压（≥2500Vrms）、导通时间（≤0.5ms）和关断时间（≤0.8ms）等指标，这些参数是判断好坏的核心依据-20。
过零触发与非过零触发的区别：过零触发型光耦固态继电器仅在交流电压过零点附近导通，可大幅减少电磁干扰，但检测时需要注意——即使输入信号存在，输出也可能因未到过零点而延迟导通，这属于正常现象而非故障。
二、光耦固态继电器核心检测方法
2.1 基础初筛法（工业现场快速排查技巧）
在无法使用万用表或需要快速定位故障时，以下基础方法可帮助维修人员在几分钟内完成初步判断：
视觉检查法：首先观察光耦固态继电器外观。检查封装是否有裂纹、烧焦痕迹或引脚变形。部分工业级光耦固态继电器带有输入指示灯，通电测试时观察指示灯是否正常亮起——不亮可能意味着输入端开路或LED老化失效。
在线信号追踪法（针对PLC控制系统和变频器电路） ：在设备通电状态下，用示波器或万用表电压档测量输入端电压信号：当控制器输出高电平（如5V或24V）时，输入端应有相应的驱动电压；当输出低电平时，输入端电压应降至0V左右。如果输入端信号正常但负载端无动作，则光耦固态继电器损坏的可能性较大。这种方法无需拆卸元件，尤其适合在线快速排查。
替换测试法（家电维修最实用技巧） ：在格力空调等家电维修场景中，当怀疑AQH3223等光耦固态继电器损坏时，直接替换同型号新品是最快捷的判断方法-51。注意替换前确认引脚封装匹配（如DIP-7直插封装）且驱动电压参数一致，不同型号不可随意替换。
听感与触感辅助判断：正常工作状态下光耦固态继电器无任何机械声音。若听到“咔嗒”声，说明实际使用的是电磁继电器而非光耦固态继电器，两者不能混淆。另外，正常工作的光耦固态继电器表面温升不应明显（≤15℃），若触摸有明显发热甚至烫手，则可能内部器件已过载或短路。
2.2 万用表检测光耦固态继电器方法（工业场景新手重点掌握）
万用表检测是光耦固态继电器好坏判断最核心、最通用的方法。本节按检测模块逐一拆解，操作步骤清晰，新手可直接对照操作。
模块一：输入端LED检测
目标：判断输入侧LED是否正常导通。
操作步骤：
将万用表拨至二极管档。
红表笔接输入端正极（+，通常标注为引脚1或A端），黑表笔接输入端负极（-，引脚2或K端）。
读取万用表显示值。正常状态下应显示约0.8~1.6V的正向压降（红色LED约1.2~1.6V，绿色LED约1.0~1.5V）-36-34。
交换红黑表笔（反接），万用表应显示“OL”（开路）或无穷大。
若正反测量均显示“OL”，说明LED开路损坏；若正反测量均显示短路（接近0V）或极小阻值，说明LED击穿短路；若正向压降异常偏低或偏高（如低于0.5V或高于2.5V），说明LED性能退化。
特殊说明（两个反并LED型输入端） ：部分光耦固态继电器输入侧采用两个反并联LED设计，无论表笔正接还是反接，测量结果应基本相同（均在几十千欧姆范围内），如果两次测量结果差异显著，则说明其中一个LED已损坏-30。
实用技巧：不同型号LED的正向压降存在差异，检测前建议查阅数据手册获取标准值。若无数据手册，可用已知完好的同型号光耦固态继电器进行对比测量（即“比较法”），若测量值差异超过30%，则高度疑似损坏-31。
模块二：输出端静态检测（不通电状态）
目标：初步判断输出侧功率开关器件是否存在击穿短路。
操作步骤：
将万用表拨至电阻档，建议使用R×10k量程以获得较高测试电压。
红黑表笔分别接触输出端两个电极（OUT1和OUT2），记录读数。
交换红黑表笔再次测量，记录读数。
正常状态下，两次测量结果均应为无穷大（“OL”或指针保持在最左端）-30。
异常判断：
若某次测量显示接近0Ω（短路），说明输出侧功率管已击穿损坏，这种情况下即使输入端无信号，负载也会始终处于导通状态。
需注意：使用二极管档检测输出端时，部分MOSFET型输出端的体二极管可能导致误判，建议优先使用电阻档且电压不低于5V。
局限性说明：静态检测仅能发现短路故障，无法检测开路故障——输出侧功率管断路时，静态测量也显示无穷大。静态检测通过后仍需进行动态测试。
模块三：输入-输出间绝缘性能检测
目标：验证光耦隔离层是否完好，这是光耦固态继电器的核心安全指标。
操作步骤：
将万用表拨至电阻档，使用R×10k量程。
红表笔接触任一输入端引脚，黑表笔接触任一输出端引脚。
测量阻值并记录。
交换表笔位置（输入端换引脚、输出端换引脚），重复测量多次。
正常标准：所有测量结果均应为无穷大，即万用表显示“OL”-30。若任何一次测量显示有限阻值，说明隔离层已击穿，光耦固态继电器彻底报废，必须立即更换。
工业场景延伸：万用表仅能初步判断绝缘状态，精确验证需使用绝缘电阻测试仪，在DC 500V条件下测量，要求阻值≥100MΩ-20。对于电力电子设备、医疗设备等对安全性要求极高的场景，还需进行AC 2500V耐压测试，持续1分钟无击穿方为合格-20。
模块四：输出端动态检测（通电验证，最关键的判断环节）
目标：验证光耦固态继电器在输入信号控制下能否正常导通和关断，这是判断好坏最可靠的依据。
搭建测试电路：
将输入端串接限流电阻（510Ω~1kΩ）后，连接至额定电压电源（如5V、12V或24V DC），正极接输入端+，负极接输入端-。
输出端接入测试负载（如100W白炽灯泡）和对应工作电压（直流负载型用DC电源，交流负载型用AC电源）。
输出端回路中可串联电流表监测负载电流，或在输出端两端并联万用表电压档监测导通压降-34。
测试步骤：
关断测试：输入端不通电（断开电源），观察负载状态。正常时应完全不工作（灯不亮、电机不转），输出端两端电压应接近电源电压（关断状态）-34。
导通测试：输入端通电（接通电源），观察负载状态。正常时应立即工作（灯亮起、电机转动），输出端两端电压应很低，接近0V——这代表导通压降小、效率高-34。
重复切换：多次通断输入端，观察负载是否每次都能可靠导通和关断，确认无异常延迟或卡滞现象。
观察要点：
导通/关断是否迅速干脆，无闪烁或延迟。
关断状态下是否有明显漏电流（可通过高内阻电压表测量负载两端微小电压判断，正常应为0V）-34。
对于过零触发型光耦固态继电器，即使输入端有信号，输出也可能等待至过零点才导通，这属于正常现象。
工业场景实用技巧（在线测试法） ：当无法搭建独立测试电路时，可在设备断电状态下，用万用表电阻档直接测量光耦固态继电器输出端电阻，同时用一节1.5V电池（串接100Ω限流电阻）临时驱动输入端，观察电阻值是否从无穷大显著下降（如降至几十至几百欧姆）。若电阻值变化明显，说明光耦功能基本正常；若毫无变化，则可能损坏。
2.3 工业级专业仪器检测光耦固态继电器方法（进阶精准检测）
对于工厂产线批量检测、质检实验室认证以及高可靠性设备预检，需使用专业仪器进行精确测量，满足IEC、GB/T等行业标准要求-20。
2.3.1 绝缘电阻测试仪检测法
使用绝缘电阻测试仪在DC 500V条件下测量输入与输出端间的绝缘电阻，标准要求≥100MΩ-20。测试时将所有输入端引脚短接后接测试仪高压端，所有输出端引脚短接后接地端，保持测试电压稳定施加1分钟，记录阻值。若阻值低于标准值，说明隔离层已劣化，存在漏电流风险。
2.3.2 耐压测试仪检测法
依据GB/T 14598.3-2016等标准，在输入-输出端间施加AC 2500V测试电压，持续1分钟，要求无击穿放电现象-22-20。测试前务必确认所有引脚连接正确，测试区域做好安全防护。对于军工或电力行业特殊应用，可参照GJB 1515B-2017标准执行更严格的测试要求-26。
2.3.3 开关时间与触发电流测试法
开关时间测试：使用示波器和信号发生器，测量从输入信号加到输出导通的时间（导通时间），以及输入信号撤去到输出关断的时间（关断时间）。工业级光耦固态继电器典型指标为导通时间≤1ms，关断时间≤10ms-22。对于高速应用场景，导通时间≤0.5ms、关断时间≤0.8ms是更高要求的参考标准-20。
触发电流与关断电流测试：使用精密电源逐步增加输入电流，记录输出端开始导通时的最小电流值（触发电流If_on）；再逐步减小输入电流，记录输出端关断时的电流值（关断电流If_off）。触发电流应在数据手册标称范围内（典型1~20mA），若触发电流明显偏大，说明LED老化或光敏器件灵敏度下降-20。
导通压降测试：在额定负载电流条件下，测量输出端两端的电压降。MOSFET型导通压降通常≤0.1V，可控硅型约1~1.5V。若导通压降显著偏大，说明内部器件已劣化。
2.3.4 产线在线检测法
对于工厂流水线批量检测，可集成自动化测试系统，实现光耦固态继电器的不拆焊在线测试：
使用夹具自动接触被测元件的输入/输出引脚。
控制系统依次施加控制信号和负载电压。
数据采集系统自动记录导通/关断状态、绝缘阻值、触发电流等参数。
与标准库比对，自动判定合格/不合格。
测试数据自动存档，形成质量追溯记录。
这种自动化检测方法大幅提升批量检测效率，消除人工判断误差，是现代化电子制造企业的标准配置。
三、工业场景光耦固态继电器检测补充模块
3.1 不同类型光耦固态继电器的检测重点
直流负载型（MOSFET输出） ：检测重点在于输出端静态电阻和导通压降。静态时输出端应呈现极高阻值，导通后压降应≤0.1V。MOSFET型元件的体二极管可能导致二极管档测量时显示约0.4~0.7V正向压降，这属于正常现象，注意不要误判为损坏。
交流负载型（双向可控硅输出） ：检测重点在于输出端静态电阻和关断后漏电流。静态时输出端应呈现极高阻值，导通后需注意可控硅的“维持电流”特性——撤去输入信号后，若负载电流低于维持电流，可控硅可能无法自行关断，这属于设计特性而非故障-40。检测交流负载型时建议使用阻性负载（如白炽灯），避免因感性或容性负载的电流波形畸变导致误判。
过零触发型与随机导通型的区别检测：过零触发型在输入端施加信号后，输出会延迟至交流电压过零点才导通，检测时切勿将此延迟误判为响应速度慢。随机导通型则在输入信号到达后立即导通，响应速度更快但电磁干扰也更大。检测前务必确认类型，选择合适的判断标准。
低电压驱动型（TTL/CMOS兼容） ：输入端电压≤6V，检测时万用表应选用R×100或R×1k档，避免测试电压过高损坏输入端-30。此类元件常用于数字电路接口，检测时还需关注其与前后级逻辑电平的匹配性。
高耐压型（≥5000Vrms） ：常见于新能源汽车BMS系统、医疗设备等场景，检测重点在于绝缘性能验证，需使用绝缘电阻测试仪和耐压测试仪进行专业检测，普通万用表的绝缘检测无法覆盖其真实耐压水平-3。
3.2 工业场景光耦固态继电器检测常见误区（避坑指南）
误区①：不区分在线与离线检测，直接上表笔。在线检测时PCB上的其他元件（电阻、电容等）会与光耦固态继电器形成并联通路，导致万用表测量结果失真。正确做法：对于输入端，并联的电阻可能分流导致正向压降测量值偏低；对于输出端，并联的负载可能导致静态电阻测量值不是无穷大。怀疑在线测量结果时，建议拆下元件离线复测。
误区②：忽略数据手册，凭经验判断好坏。不同品牌、不同型号的光耦固态继电器参数差异很大。例如，输入端正向压降红色LED与绿色LED相差0.5V以上，触发电流可从1mA到20mA不等。没有数据手册时，“比较法”是最可靠的替代方案——用已知完好的同型号元件进行对比测量-31。
误区③：用二极管档测量输出端后误判为损坏。MOSFET型光耦固态继电器输出端内部集成了体二极管，用二极管档测量时会显示约0.4~0.7V的正向压降，这并非故障，而是体二极管的正常特性。判断输出端是否损坏应优先使用电阻档，或结合动态测试验证。
误区④：仅做静态检测就下结论。静态检测只能发现短路故障，开路故障在静态测量中无法显现。例如，输出侧功率管断路时，静态电阻同样显示无穷大，但实际已无法导通负载。正确做法：静态检测通过后，必须进行动态测试验证导通功能。
误区⑤：忽略环境温度和散热条件对检测结果的影响。光耦固态继电器在高温环境下（如密闭控制柜内）导通压降可能升高，关断漏电流可能增大。检测时若环境温度显著偏离25℃室温，应参考数据手册的温度系数对测量结果进行修正。工业现场的高强度振动可能导致引脚虚焊或内部键合线断裂，这种间歇性故障在静态测量中难以捕捉，建议在振动条件下重复测试。
误区⑥：混淆光耦固态继电器与普通光耦。普通光耦（如PC817）仅用于信号隔离，输出电流≤50mA，不能直接驱动大功率负载-14；而光耦固态继电器内部集成了大功率开关器件，可直接控制电机、加热器等负载。两者结构不同，检测方法和判断标准也不相同——普通光耦的导通压降通常≥0.3V，而光耦固态继电器MOSFET型的导通压降低至0.1V以下。
3.3 工业场景光耦固态继电器失效典型案例
案例一：电厂燃气轮机振动报警失效——光耦老化导致的“安全盲区”
在华北某大型热电厂的年度大修中，技术人员发现燃气轮机的振动高高报警无法触发控制系统停机，存在重大安全隐患。经过深入排查，故障根源被锁定在IS230TVBAH2ACC继电器接口模块上——其输入通道的光耦器件已老化失效，导致振动报警信号无法从传感器侧传递至控制系统-48。若非此次例行大检查，一旦机组在运行中发生剧烈振动，后果不堪设想。电厂立即更换了全新模块，并使用专用测试设备模拟振动跳机信号进行验证，确认更换后系统响应正常。该案例深刻揭示了光耦固态继电器在安全关键系统中的核心地位——其可靠性直接决定了整个保护链的有效性。
检测启示：对于安全关键应用，仅靠日常运行观察无法发现光耦的渐进性老化失效。应建立定期检测制度，使用专业仪器测量输入端触发电流变化和输出端导通压降，当触发电流比初始值增大30%以上或导通压降上升超过50%时，应提前更换，不可等到完全失效。
案例二：小功率LED灯在可控硅关断后周期性闪烁——光耦触发电流匹配问题
在某固态继电器电路开发中，工程师发现一个小功率LED照明灯在可控硅关断后出现周期性闪光现象。经排查，问题根源并非光耦固态继电器损坏，而是负载电流过小（低于双向可控硅的维持电流），导致可控硅在关断后因漏电流周期性触发而产生闪烁。解决方案是在负载两端并联一个220nF/450V电容，吸收残余漏电流后闪烁现象消失-47。
检测启示：当光耦固态继电器在“关断”状态下负载仍有微弱动作时，不要急于判定继电器损坏。首先测量输出端关断后的漏电流（正常应为μA级），若漏电流在正常范围内，问题可能出在负载特性不匹配，而非继电器本身。应检查负载功率是否低于继电器的“最小负载电流”规格。
案例三：格力空调AQH3223频繁损坏——高开关频率下的“过劳死”
在格力空调维修场景中，AQH3223光耦固态继电器是常见的故障元件之一。它用于控制压缩机和室外风机，每天需要频繁承受高电压、大电流的通断操作，长期工作后容易因过电应力（EOS）导致内部LED开路或输出侧可控硅击穿-51。常见故障表现包括：空调不启动、压缩机不工作但主板有信号输出、风扇转速异常、主板报通信故障等。维修时用万用表测试其导通性即可快速定位，替换新品后故障排除。
检测启示：对于高开关频率应用（如家电、温度控制系统），光耦固态继电器的LED老化速度显著加快。建议在维修检测时重点关注输入端正向压降是否升高——若测量值超过1.8V，说明LED已严重老化，即使当前还能勉强工作也应提前更换，避免短期再次返修。
四、光耦固态继电器检测核心与价值延伸
4.1 光耦固态继电器检测核心（工业现场高效排查策略）
结合工业自动化产线和设备维修的实际场景，本文提炼出三级排查策略，帮助不同基础的从业者快速掌握光耦固态继电器好坏判断方法：
第一级（基础排查，适用于工厂入门质检、家电维修新手） ：
视觉检查外观→万用表二极管档测输入端LED→万用表电阻档测输出端静态电阻→判断输入端和输出端有无明显短路/开路
工具：数字万用表即可
时间：约2~3分钟
第二级（通用排查，适用于设备维修技师、产线日常抽检） ：
在第一级基础上增加动态测试：搭建简易测试电路（电源+限流电阻+负载），验证导通和关断功能
增加输入-输出间绝缘电阻测量
工具：数字万用表+简易电源+测试负载
时间：约5~8分钟
第三级（专业排查，适用于质检实验室、军工/医疗设备验收、产线批量检测） ：
在第二级基础上使用专业仪器：绝缘电阻测试仪验证绝缘性能、耐压测试仪验证介电强度、示波器测量开关时间、精密电源测量触发电流
参照GB/T 14598.3-2016、IEC 61810-7等标准进行全参数验证
工具：绝缘电阻测试仪、耐压测试仪、示波器、精密电源
时间：约15~20分钟（单只），批量检测可自动化
核心结论：测量光耦固态继电器好坏的完整流程 = 外观检查 + 输入端二极管测试 + 输出端静态电阻测量 + 绝缘电阻验证 + 动态功能验证。其中动态功能验证是最可靠的判断依据，不可省略。
4.2 光耦固态继电器检测价值延伸（工业维护与选型采购建议）
日常维护技巧：
定期（建议每半年或每季度，视工况而定）测量光耦固态继电器的输入端正向压降和输出端导通压降，记录变化趋势。触发电流增大30%以上或导通压降上升50%以上时，应列入更换计划，避免突发失效。
保持散热通道畅通，定期清理散热片和风扇上的灰尘。SSR在连续切换高功率负载时容易过热，过温会导致性能劣化甚至永久性损坏，良好的散热条件是延长寿命的关键-14。
在潮湿、粉尘或腐蚀性气体环境中，应对控制柜做密封防护处理，防止污染物侵入导致漏电流增大或绝缘性能下降。
选型与采购建议：
负载类型匹配：交流负载选用双向可控硅输出型，直流负载选用MOSFET输出型，切勿混用。
电流电压裕量：额定负载电流建议不超过继电器标称值的60~70%，预留充分的安全裕量。负载启动时的浪涌电流可达额定值的5~10倍，必须纳入选型考量。
过零触发与随机导通的选择：对电磁干扰敏感的场景（如医疗设备、精密测量仪器）优先选用过零触发型；对响应速度要求极高的场景（如高频开关电源）选用随机导通型。
隔离耐压等级：工业控制场景建议≥2500Vrms，新能源汽车BMS等高压场景需≥5000Vrms-3。
环境适应性：户外或极端温度场景需选用宽温型（-40℃~+110℃）产品-22；车载应用需满足AEC-Q101车规认证-20。
保护电路选择：在控制回路中应加入快速熔断器和压敏电阻，防止过电流和浪涌电压损坏光耦固态继电器-。
校准与验收建议：
新采购的光耦固态继电器到货后，建议按批次抽取3~5只进行全参数抽检，确认触发电流、导通压降、绝缘电阻等关键指标符合数据手册要求。
批量采购时，要求供应商提供出厂检测报告，包含关键参数的实际测量数据，而非仅标注“符合规格”。
对于军工、医疗、核电等高可靠性应用，建议委托第三方检测机构依据GJB 1515B-2017等标准执行二次筛选，剔除早期失效产品-26。
