在工业自动化设备、开关电源、PLC控制柜等场景中，光耦（光电耦合器）正凭借电气隔离、无机械磨损、高速响应等核心优势，加速替代传统电磁继电器。一台PLC设备的数字输出模块可能集成数十个光耦用于信号隔离，开关电源的电压反馈环路也依赖光耦实现冷热地隔离——但正因其应用广泛，一旦光耦失效，可能引发信号误传、负载失控甚至整机烧毁。
本文依据IEC60747-5及GB/T 15651.5-2024国家标准体系，从工业控制和电源管理两大典型场景出发，分层次详解万用表检测光耦代替继电器步骤，兼顾
一、检测前置准备（适配工业控制与电源管理场景）
1.1 工业与电源场景光耦代替继电器检测核心工具介绍
基础款（新手/维修学徒必备）：
数字万用表（带二极管档）：入门级优利德UT33系列即可，价格约50-80元，核心功能是测量输入端发光二极管的正向压降和输出端的通断状态，这是新手测量光耦代替继电器好坏最常用的万用表工具。
1kΩ限流电阻（1/4W）：用于搭建简易测试电路，防止电流过大烧毁光耦输入端LED。
5V/12V直流电源（如手机充电器改制）：为光耦输入侧提供驱动信号。
镊子和防静电手环：SMD贴片型光耦体积小、引脚密集，需用镊子夹取；同时防止静电击穿内部敏感光敏元件。
专业款（工厂流水线/高精度检测）：
光耦电流传输比（CTR）测试仪：可精确测量输入电流IF与输出电流IC的比值偏差，专业质检需确保CTR在标称值的±15%以内（依据GB/T 15651.5-2024标准），价格约800-2000元-54-55。
绝缘耐压测试仪（Hi-Pot Tester） ：用于验证光耦输入输出间的绝缘强度，工业场景中光耦隔离电压通常需达到2500Vrms至5000Vrms，测试漏电流≤1mA为合格-54。
示波器：用于检测光耦的响应时间和传播延迟，上升时间tr≤3μs、下降时间tf≤4μs为正常-54。
可调直流电源（0-30V） ：在批量检测中提供精确可控的输入电流，如5mA、10mA等标准测试条件。
1.2 工业控制与电源场景光耦代替继电器检测安全注意事项
在检测光耦替代继电器时，务必遵守以下安全规范（标注为重中之重）：
重中之重1——断电操作：检测前务必切断设备主电源，并对高压电容（如开关电源输入端的大电容）进行放电，防止残余高压损坏万用表或危及人身安全。
重中之重2——高压测试需专业人员执行：进行输入输出间绝缘耐压测试（Hi-Pot Test）时，必须由经过培训的专业人员操作，使用专用耐压测试仪，测试时严禁触碰被测引脚，防止2500V以上高压电击-11。
重中之重3——防静电措施：光耦内部包含光敏三极管等敏感半导体元件，操作前务必佩戴防静电手环或触摸接地金属释放静电，避免静电击穿导致隐性损伤。
重中之重4——限流保护：给光耦输入端LED施加电压时，必须串联限流电阻（通常1kΩ左右），防止电流过大烧毁LED。
重中之重5——环境要求：检测环境应保持干燥、清洁，避免在高温高湿条件下进行，以免影响检测结果的准确性。
1.3 光耦代替继电器基础认知（适配工业与电源场景精准检测）
光耦的核心工作原理是“电-光-电”转换：输入端电流驱动红外LED发光，光信号被封装内的光敏元件接收后转换为输出电信号，实现输入与输出之间的电气隔离-65。
工业控制与电源场景中常见的光耦类型及关键参数：

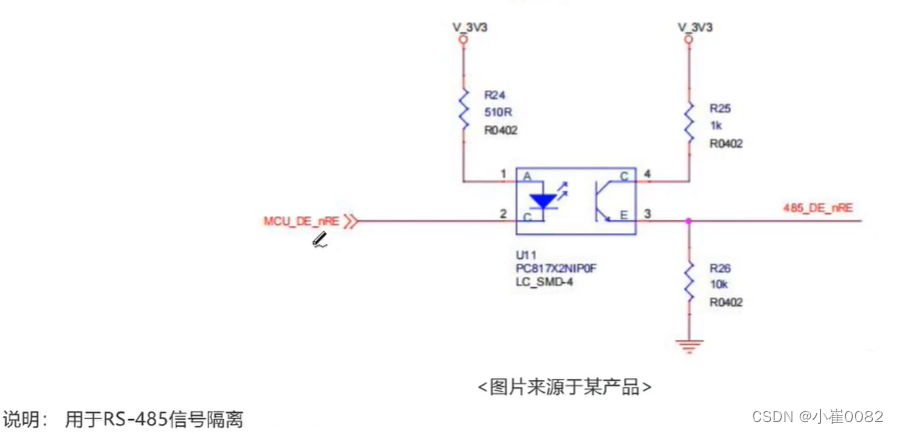

四脚晶体管输出型（如PC817、EL817） ：最常见的基础型光耦，采用DIP-4或SMD封装，输入侧为LED（引脚1阳极、引脚2阴极），输出侧为NPN光敏三极管（引脚3发射极、引脚4集电极）。电流传输比（CTR） 是核心性能指标——指输出侧集电极电流IC与输入侧LED电流IF的比值（IC/IF×100%），PC817的CTR范围通常为50%~600%-65。CTR衰减是光耦老化最典型的故障模式，长期使用后CTR可能下降超50%，直接影响信号传输质量-23。
固态继电器型光耦（SSR） ：将光耦与功率开关器件（MOSFET、可控硅）集成在同一封装内，可直接控制大功率负载。工业场景中常用于电机启停、加热器控制等，输出电流可达10A以上-39。
高速光耦：用于通信接口、数字信号隔离，响应速度可达1Mbps以上，重点检测上升/下降时间参数。
车规级光耦（如东芝TLX9920） ：专为车载高压大电流开关应用设计，通过AEC-Q101认证，隔离电压高达5000Vrms-64。
掌握这些基础认知，是后续精准检测光耦代替继电器好坏的前提。
二、核心检测方法（从初筛到精准，适配工业与电源场景）
2.1 光耦代替继电器基础检测法（工业与电源场景新手快速初筛）
无需复杂工具，仅凭目测和简易通断判断即可初步筛查。
第一步：目视外观检查
检查光耦封装是否有裂纹、烧焦痕迹或引脚氧化、虚焊。封装开裂会导致湿气侵入，光电转换效率下降-23。
检查PCB板上光耦周边是否有电阻过热变色、电容鼓包等异常现象——这往往是光耦失效引发的连带故障。
第二步：静态通断粗略判断
用万用表电阻档（200kΩ档以上），测量输出端引脚3和引脚4之间的电阻。正常无光照状态下应显示高阻值（通常>1MΩ），若阻值接近0Ω，说明输出侧击穿短路--23。
输入端引脚1和引脚2之间，用万用表二极管档正反向测量：正向应有约0.8-1.2V压降，反向应为开路。若双向均导通或均开路，则输入LED已损坏-23。
工业场景特别提醒：在工厂流水线快速初筛时，可使用多路同时测量夹具，将多个光耦的输入端串联限流电阻后同时通电，观察输出端是否有规律通断变化。但此方法仅为定性判断，精准检测仍需后续仪器验证。
2.2 万用表检测光耦代替继电器方法（新手重点掌握）
这是新手测量光耦代替继电器好坏最核心、最实用的方法，熟练掌握即可应对90%以上的常见故障判断。以工业控制中最常用的PC817/EL817四脚光耦为例，操作步骤如下：
模块一：输入端发光二极管检测
将数字万用表拨至二极管档。
红表笔接引脚1（阳极） ，黑表笔接引脚2（阴极） 。
正常显示屏显示 0.8V - 1.2V 的正向压降（指针式万用表则显示约1.1kΩ电阻值）-。
红黑表笔对调（红接2、黑接1），进行反向测量，正常应显示 OL（开路/无穷大）。
判断标准：正向压降在0.8-1.2V之间、反向为OL，说明输入LED完好；若正反均导通或均显示OL，则LED损坏需更换。
模块二：输出侧光敏三极管静态检测
万用表保持二极管档或电阻档（高阻档，如20MΩ）。
红表笔接引脚3（发射极） ，黑表笔接引脚4（集电极） （或相反，两种方向各测一次）。
正常状态：无光照条件下，无论表笔方向如何，万用表均应显示高阻值（>1MΩ） 或OL-23。
若显示低阻值（几Ω到几百Ω） ，说明输出侧已击穿短路，需要更换。
特别提醒：如果仅测得正反方向之一显示低阻值、另一方向显示高阻值（类似二极管特性），这也是正常现象——部分光耦的输出侧光敏三极管在无光照时仍具有类似PN结的单向导通特性，不属于故障-。关键是判断输出引脚间是否完全短路。
模块三：传输特性动态测试（核心）
这是最关键的检测步骤，用于验证光耦能否正常传递信号。
搭建测试电路：在光耦引脚1和引脚2之间串联一个1kΩ限流电阻，然后连接到5V直流电源的正负极。具体接法：电源正极→1kΩ电阻→引脚1，引脚2→电源负极。
万用表电阻档接输出端：将万用表拨至电阻档（20kΩ档），红黑表笔分别接引脚3和引脚4。
测试步骤：
断开5V电源（即不给输入端供电），观察万用表读数。正常应为高阻值（>1MΩ） ，表示输出侧处于截止状态。
接通5V电源，观察万用表读数。正常应在几秒内骤降至几千Ω（kΩ级） ，表示输出侧导通-23。
反复接通/断开电源2-3次，观察万用表读数能否随输入信号通断而同步变化。
判断标准：输出电阻能随输入信号通断而同步变化，说明光耦传输特性正常。若接通电源后输出电阻不降或下降不明显，说明光耦已老化失效或损坏-。
电源管理场景补充：在开关电源中检测光耦时，注意电源内部存在冷热地隔离，测量时需区分初级侧和次级侧，避免造成触电或短路。若在线检测困难，应将光耦拆下后单独测试。
2.3 工业与电源场景专业仪器检测光耦代替继电器方法（进阶精准检测）
适用于工厂质检、批量筛选和高可靠性要求的设备维护场景。
方法一：电流传输比（CTR）精准测试
CTR是评估光耦老化程度的最核心指标。GB/T 15651.5-2024标准规定的测试条件为：输入电流IF=5mA，测量输出电流IC，计算CTR=IC/IF×100%，正常器件CTR偏差应在标称值的±15%以内-54。若CTR下降超过标称值的50%，即使光耦仍能通断，也应提前更换以防隐性故障-23。
操作流程（使用光耦CTR测试仪或自行搭建电路）：
使用可调直流电源给输入端施加IF=5mA的恒定电流（通过串联电阻和电压测量调节）。
在输出侧集电极-发射极之间施加VCE=5V标准测试电压。
测量输出电流IC，计算CTR = (IC / IF) × 100%。
对比光耦datasheet中的CTR标称值和分级（如PC817的CTR通常分多档：A档80%-160%、B档130%-260%、C档200%-400%等），确认是否在对应档位范围内。
方法二：绝缘耐压测试（Hi-Pot Test）
验证光耦输入输出间的电气隔离强度，是工业安全检测的关键环节。
使用绝缘耐压测试仪，一端接光耦所有输入引脚（短接），另一端接所有输出引脚（短接）。
施加额定交流高压（如2500Vrms或5000Vrms），持续1秒。
观察漏电流读数，正常应≤1mA-11-54。若漏电流超标或发生击穿，则绝缘层已失效，必须立即更换。
方法三：响应时间测试（示波器法）
适用于高速光耦和通信接口隔离场景。
输入端接入方波信号（频率1kHz、幅度5V），串联1kΩ限流电阻。
示波器CH1接输入信号、CH2接输出侧（需接上拉电阻，如10kΩ到VCC）。
测量输入波形上升沿到输出波形上升沿的延迟（tPLH），以及下降沿延迟（tPHL），正常应在数十微秒以内-54。若延迟明显增加，表明光耦已老化。
方法四：批量在线检测技巧（工厂流水线场景）
治具法：制作专用检测夹具，将多个光耦同时插入，输入端并联后统一供电，输出端通过多路开关依次选通测量。
自动测试系统：使用光耦CTR测试仪配合自动分选机，实现“上料-测试-分档-下料”全自动流水线作业，每小时可检测数千只光耦。
在板测试技巧：对于已焊在PCB上的光耦，可先测量输入端电压是否正常（LED正常点亮时两端电压约1.0-1.2V），再在输出侧用万用表电压档测量导通/截止时的电平变化，无需拆焊即可快速排查-11。
三、补充模块（场景化检测重点与常见误区）
3.1 工业控制与电源场景不同类型光耦代替继电器检测重点
PC817/EL817等通用四脚光耦（开关电源反馈、PLC信号隔离） ：
检测核心：输入端LED压降（正常0.8-1.2V）和CTR衰减程度。开关电源长期运行后，CTR衰减是最常见的隐性故障，应定期检测CTR值。
故障预兆：输出电压不稳、带载能力下降，往往是光耦CTR衰减导致的反馈信号失真。
固态继电器型光耦（SSR）（工业电机控制、加热器驱动） ：
检测核心：输入LED（正常压降1.0-1.6V）；输出侧MOSFET或可控硅在无输入时应为高阻（关断），有输入时应低阻（导通）-11。
检测方法：用万用表二极管档测输入端；用电阻档测输出端两脚，无论表笔方向均应显示OL（无短路）；通电测试时输入端施加3-32VDC控制信号，输出侧串联白炽灯接负载电源，观察灯亮灭是否随控制信号变化-12。
高速光耦（通信接口隔离、数字信号传输） ：
检测核心：响应时间和上升/下降沿质量。仅用万用表难以全面检测，需配合示波器观察波形失真情况。
常见故障：信号边沿变缓、抖动增加，多为光耦内部光敏元件老化或输入驱动电流不足。
车规级光耦（新能源汽车BMS、车载充电器） ：
检测核心：高隔离电压（5000Vrms）和宽工作温度范围（-40℃至125℃）的验证-64-65。
检测要求：需使用符合AEC-Q101认证要求的专业测试设备，普通万用表仅作基础初筛。
3.2 工业与电源场景光耦代替继电器检测常见误区（避坑指南）
误区1：认为万用表电阻档测输出侧阻值无穷大就说明光耦正常。
正确观点：输出侧静态无短路只是基础条件，不能保证光耦传输特性正常。必须进行动态通断测试，确认输出随输入变化而变化。
误区2：忽略限流电阻，直接用电源给输入端供电。
危害：光耦输入端LED的正常工作电流通常为5-20mA，直接接5V电源可能产生几十至上百毫安电流，瞬间烧毁LED。
正确操作：输入端务必串联限流电阻（1kΩ对应约5mA电流）。
误区3：在PCB板上带电测量光耦输出端，误判故障类型。
原因：在线测量时，输出端可能连接其他元件形成旁路通路，导致测量结果无法反映光耦自身状态。
正确做法：疑似故障时优先拆下光耦单独检测；若必须在线检测，需先断开输出端负载或参考电路图分析测量结果的合理性。
误区4：认为CTR值越高越好。
正确观点：CTR过高可能导致输出端过早饱和，影响信号线性度。应根据电路设计要求选择合适CTR档位的光耦。
误区5：忽略环境因素对检测结果的影响。
注意事项：高温会加速光耦老化、降低CTR值；潮湿环境可能导致封装吸湿漏电，影响绝缘测试结果。检测时应记录环境温湿度-23。
3.3 工业控制与电源场景光耦代替继电器失效典型案例
案例一：开关电源输出电压异常——CTR衰减型故障
故障现象：某品牌24V开关电源使用约3年后，输出电压降至18-20V且带载时波动严重，但空载电压正常。
检测过程：用万用表二极管档测量反馈回路中的PC817光耦输入端，正向压降1.1V正常；但使用CTR测试仪检测发现CTR值已从出厂时的150%衰减至不足30%，严重偏离设计范围。
解决方案：更换同型号PC817光耦后，输出电压恢复至24V且带载稳定。经验：开关电源运行超过2-3年，光耦CTR衰减是高发故障，建议在设备维护计划中纳入定期检测-23。
案例二：PLC数字输出模块信号误传——输出侧软击穿型故障
故障现象：某自动化产线PLC控制柜的DO模块，部分输出通道在程序未给出信号时偶尔自行导通，导致执行器误动作。
检测过程：拆下故障通道上的光耦，万用表电阻档测量输出端引脚3-4，静态阻值超过10MΩ（初判正常）。但在动态通断测试中，断开输入电源后输出端阻值缓慢下降至几kΩ并维持在导通状态——这是典型的输出侧光敏三极管热击穿或暗电流过大的隐性失效模式。
解决方案：更换光耦后故障消除。经验：工业设备长期运行在高温环境下，光耦输出侧暗电流增大的隐性故障用常规万用表难以检测，建议配合动态测试法或定期更换策略-23。
四、结尾
4.1 光耦代替继电器检测核心（工业与电源场景高效排查策略）
结合工业控制和电源管理两大典型场景，提炼分级检测策略：
第一级——现场快速排查（适用于设备维修人员） ：
目视检查：观察光耦外观和周边元件是否异常。
静态初筛：万用表二极管档测输入端（0.8-1.2V），电阻档测输出端（>1MΩ）。
动态验证：给输入端加5V/1kΩ限流供电，观察输出端通断变化。
以上三步即可判断90%以上的光耦好坏，整个过程不超过5分钟。
第二级——精准诊断（适用于企业质检、专业维修） ：
4. CTR测试：使用CTR测试仪精确测量电流传输比，确认是否在标称值±15%范围内。
5. 绝缘耐压测试：验证输入输出隔离强度是否达标（2500-5000Vrms）。
6. 响应时间测试（高速场景）：用示波器测量传播延迟和边沿质量。
第三级——批量筛选（适用于工厂流水线） ：
7. 使用治具或自动测试系统，实现多路并行检测，重点关注CTR分档和绝缘耐压两项核心指标。
4.2 光耦代替继电器检测价值延伸（工业与电源场景维护与采购建议）
日常维护建议：
定期检测CTR：对于开关电源、PLC模块等设备，建议每1-2年检测一次关键光耦的CTR值，发现衰减超过30%时应提前更换，避免突发故障-23。
散热管理：光耦的寿命受温度影响显著，确保设备散热良好、避免光耦长期工作在85℃以上环境。
ESD防护：维修和检测时严格执行防静电措施，防止静电累积击穿光耦内部光敏元件。
采购与校准建议：
选型匹配：根据应用场景选择合适的光耦类型——信号隔离选通用晶体管输出型，大功率负载驱动选固态继电器型，高频通信选高速光耦型。
CTR档位匹配：采购PC817等通用光耦时，注意核对CTR分级（如A/B/C/D档），确保与电路设计要求匹配。
车规级认证：汽车电子、储能系统等可靠性要求高的场景，建议选择通过AEC-Q101认证的车规级光耦-64。
校准周期：CTR测试仪等专业检测设备应按厂家要求定期校准，确保检测数据准确性。
