一、工业与汽车场景MOSFET检测前置准备
1.1 工业与维修场景MOSFET检测核心工具介绍

基础款(工厂入门质检员/家电维修爱好者必备) :
数字万用表:带二极管档和电阻档,用于体二极管导通性判断和短路检测。在LED驱动维修和家电开关电源检测中,这是最高频使用的工具-。
指针式万用表:部分维修师傅偏好使用R×10k档(内置9V或15V电池),因其输出电压较高,更容易触发MOSFET导通,适合辅助判断栅极绝缘性-。
10倍放大镜:用于检查贴片MOSFET塑封体有无裂纹、引脚氧化或焊盘异常-。
细导线或金属夹:检测前用于短接三个引脚进行栅极电荷泄放-。
专业款(工厂流水线批量质检/高精度检测) :
LCR电桥:测量MOSFET极间电容(Ciss、Coss、Crss),用于判断栅氧化层状态,适配开关电源研发和批量筛选-。
半导体特性分析仪/曲线追踪仪:采集输出特性曲线族,精确评估阈值电压漂移和导通电阻-。工业变频器维修中,曲线追踪仪常用于对比新旧器件的V-I特性。
双脉冲测试系统:由可编程直流电源、高速示波器、高压差分探头和高带宽电流探头组成,用于评估MOSFET开关速度、开关损耗及电压过冲,是新能源汽车电机控制器和工业逆变器研发的核心测试手段-。
热成像仪:评估工作温度分布,排查局部热点异常,适用于工厂产品老化测试和故障热定位-。
1.2 工业电源及汽车电路MOSFET检测安全注意事项(重中之重)
静电防护(ESD) :MOSFET栅极输入阻抗极高,栅氧化层极薄,仅几纳米。在工业厂房和维修车间中,人体静电和工具摩擦产生的静电电压可达数千伏,足以击穿栅氧化层-。MOSFET在检测和接入电路前,应存放在静电屏蔽袋或导电材料中,严禁放在塑料盒或塑料袋中。取用时应拿管壳部分而不是引线部分,MOSFET的三个电极未全部接入测试仪器前,不要施加电压-。
断电操作与电容放电:在工业开关电源、变频器和汽车电路板上检测MOSFET前,务必切断设备电源,并对母线电容、滤波电容进行彻底放电。残留在电容上的高压电荷可能在接触引脚时瞬间击穿MOSFET。
检测前栅极电荷泄放:检测前必须用金属导线或镊子短接G、D、S三极,彻底泄放栅极上的积累电荷。这一步在工业高阻抗检测场景中尤其重要-。
避免带电插拔:MOSFET在测试过程中严禁带电插拔或带电更换测试量程,任何带电操作都可能引发电气过应力损伤。
1.3 MOSFET基础认知(适配工业、汽车与家电精准检测)

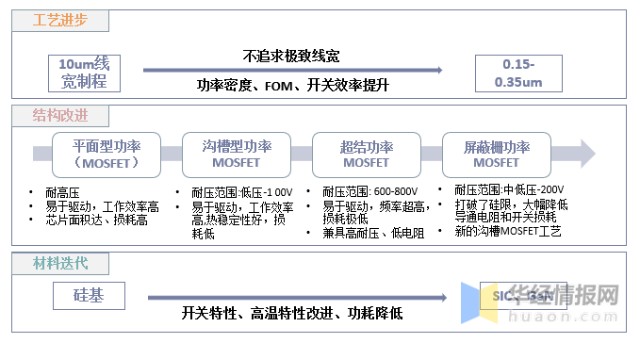

MOSFET按导电沟道分为N沟道和P沟道两大类,工业开关电源和汽车电机驱动中N沟道增强型功率MOSFET占绝对主流。在工业场景检测时,需要关注以下关键参数:
漏源击穿电压(VDSSV_{DSS}VDSS) :衡量MOSFET能承受的最大漏源电压,工业高压应用需重点关注-。
导通电阻(RDS(on)R_{DS(on)}RDS(on)) :决定导通损耗,随着结温升高而增加,是热设计的重要依据-。
栅极阈值电压(VGS(th)V_{GS(th)}VGS(th)) :使MOSFET开始导通的栅源电压,阈值电压漂移是常见的失效模式-。
极间电容(Ciss、Coss、Crss) :影响开关速度,是开关电源设计和驱动匹配的核心参数。
二、MOSFET核心检测方法(分层实操,适配多场景)
2.1 MOSFET外观与体二极管检测法(工业现场快速初筛)
操作流程:在工业变频器、开关电源或汽车控制器的维修现场,先用10倍放大镜仔细检查MOSFET外观——塑封体有无裂纹、烧焦痕迹或引脚焊接异常。凡是外观可见裂纹或烧焦痕迹的MOSFET,几乎可以判定已经损坏-。
体二极管检测(判断DS极间是否短路) :
将万用表拨至二极管档。
对于N沟道MOSFET:红表笔接源极(S),黑表笔接漏极(D),正常应测得0.3V~0.7V左右的正向压降(体二极管导通)-。
对调表笔:红表笔接漏极(D),黑表笔接源极(S),正常应显示“OL”或无穷大(体二极管反向截止)。
判断标准:若正反向均导通(显示低阻值),说明DS极间击穿短路,这是功率MOSFET最常见的失效模式-。若正反向均显示无穷大,说明内部开路失效-。
工业场景注意要点:在工厂流水线上检测时,需注意并联电容或外围电路对测量结果的影响。若怀疑外围电路干扰,建议将MOSFET从电路板中拆出一脚或整体拆下后再检测。
2.2 万用表检测MOSFET方法(工业新手与家电维修重点掌握)
第一步:栅极绝缘性检测(G-S间) :万用表拨至电阻档最高量程(或二极管档)。测量栅极(G)与源极(S)之间的电阻。正常应为无穷大。若测出低阻值或导通,说明栅极已被击穿,失去驱动控制能力-。同样,G极与D极之间也应测出无穷大。
第二步:体二极管检测(S-D间) :按前述方法检测体二极管,判断DS极间短路或开路。
第三步:简易导通功能测试(判断MOSFET能否正常开关) :以N沟道MOSFET为例:
万用表拨至电阻档,红表笔接S极,黑表笔接D极,此时测得的电阻应为无穷大(MOSFET处于截止状态)。
用手指同时触摸G极和D极(或用一个10kΩ~100kΩ电阻连接G极和D极),给栅极施加一个正向电压。
观察万用表读数,应迅速下降至较低阻值(表示MOSFET已导通)。随后移开手指,读数应恢复为无穷大。
此方法利用了人体感应电压(约几伏)来触发MOSFET导通,是快速判断MOSFET能否正常开关的有效手段。在家电开关电源维修中,此法能够快速区分“驱动电路故障”和“MOSFET本体损坏”。
结果判断标准汇总:G-S/D间低阻值→栅极击穿;S-D正反向均导通→DS短路;简易导通测试无反应→MOSFET失效。
2.3 行业专业仪器检测MOSFET方法(工厂流水线与专业质检进阶)
曲线追踪仪检测法(适配工业器件批量筛选与研发验证) :曲线追踪仪是工业电子领域检测MOSFET的专业设备,通过逐级扫描栅极电压并采集输出特性曲线族,能够全面评估MOSFET的工作状态-。检测步骤:
将被测MOSFET连接至曲线追踪仪的测试插座。
设置栅极阶梯电压范围(如从0V逐级升至10V)。
扫描输出特性曲线,观察曲线族是否平滑、间隔是否均匀、导通区是否平整。
对比标准器件的李沙育图形状,快速判断器件类型是否与标记相符,阈值电压(Vth)是否偏移,源漏间是否存在泄漏或短路-。
双脉冲测试法(适配工业电机驱动与新能源汽车控制器评估) :双脉冲测试是评估功率MOSFET动态开关性能的核心方法,广泛应用于工业变频器、车载电机控制器的设计与故障排查-:
搭建感性负载测试电路(使用可编程直流电源和电感负载)。
使用双脉冲信号发生器向栅极施加两个宽度可调的脉冲信号。
通过高压差分探头采集漏源电压(VDSV_{DS}VDS)波形,通过电流探头采集漏极电流(IDI_DID)波形。
从波形中提取开关时间、开关损耗、电压过冲和振铃幅度等关键参数-。
三、补充模块
3.1 工业与汽车场景不同类型MOSFET检测重点
工业高压MOSFET(600V/650V/1200V等级) :重点检测VDSSV_{DSS}VDSS耐压能力和RDS(on)R_{DS(on)}RDS(on)导通电阻。使用耐压测试仪或曲线追踪仪施加逐步升高的VDSV_{DS}VDS,观察击穿电压是否达到标称值。在工业变频器应用场景中,SiC MOSFET的热稳定性检测也是重要环节,高温下RDS(on)R_{DS(on)}RDS(on)漂移需重点关注-。
汽车低压MOSFET(30V/40V/100V等级) :主要用于车身电子、DC-DC转换器和电机驱动。重点关注栅极驱动完整性——栅极电压过低会增大导通电阻引发过热,过高则可能导致栅氧化层击穿。汽车应用场景需额外检测雪崩耐受能力(EAS值),评估在电感负载关断时的能量吸收裕量。
家电电源MOSFET(500V-650V等级) :常见于反激式开关电源(如TV电源板、充电器)。重点检测漏源极是否击穿短路和栅极是否开路。在开关电源维修中,发现MOSFET损坏后需同步检查驱动电阻、PWM芯片和电流取样电阻,避免换管后再次炸机-。
3.2 工业与维修场景MOSFET检测常见误区(避坑指南)
误区一:忽略栅极电荷泄放直接检测。工业高阻抗检测场景中,栅极积累的静电电荷可能导致万用表给出错误读数,甚至击穿栅氧化层。正确做法:检测前务必用金属夹短接三极彻底放电-。
误区二:在路检测误判故障。在工业变频器或开关电源电路中,MOSFET与变压器绕组、滤波电容、驱动电阻并联。若未断开外围电路,体二极管检测可能被其他并联通路干扰,导致误判。
误区三:只测MOSFET不查驱动电路。家电维修中常见“换管即炸”——PWM芯片损坏、驱动电阻开路或采样电阻烧断会直接导致新换MOSFET再次失效。检测到MOSFET损坏后,必须同步排查栅极驱动回路-。
误区四:选用万用表档位不当。部分低端万用表二极管档开路电压不足3V,无法有效判断栅极绝缘性。建议使用开路电压较高的指针式万用表(R×10k档)辅助判断。
误区五:混淆N沟道与P沟道检测极性。N沟道与P沟道MOSFET的体二极管极性相反,检测前务必确认沟道类型,避免反向测量得出错误结论。
3.3 工业与家电场景MOSFET失效典型案例(实操参考)
案例一:工业开关电源MOSFET击穿导致整机故障:某工厂开关电源运行中突然停机,故障现象为保险管熔断、整流桥损坏。经检测发现,MOSFET(N沟道650V)的DS极间电阻接近零,已完全击穿短路。进一步排查发现,驱动电路中的PWM芯片输出脚与接地脚已短路,MOSFET栅极驱动电阻开路。根源在于散热风扇停转导致机箱内部温度过高,栅极阈值电压漂移使MOSFET长时间工作在放大区,功耗剧增引发热失控烧毁-。解决方案:更换MOSFET、PWM芯片和驱动电阻,同时更换散热风扇并加装温度监控。
案例二:家电TV电源板MOSFET过温炸管:一台液晶电视开机后工作约15分钟自动关机,拆机检查发现电源板初级侧MOSFET散热片温度极高,约3-4分钟后升至150℃后炸管-。检测发现MOSFET本体体二极管正常,但导通电阻显著增大,导致导通损耗过大引发过热。进一步排查发现PWM控制器反馈环路失稳,MOS管驱动波形出现大小波交替现象,开关损耗剧增-。解决方案:更换MOSFET,修复反馈环路(更换光耦和TL431),调整环路补偿参数后故障消除。
四、结尾
4.1 MOSFET检测核心(工业与家电场景高效排查策略)
结合工业、汽车与家电三类应用场景的差异,提炼三级排查策略:
| 检测层级 | 方法 | 适用场景 | 判断目标 |
|---|---|---|---|
| 第一级:基础初筛 | 外观检查+体二极管检测 | 工厂现场初筛、家电维修快速判断 | DS短路、开路、外观异常 |
| 第二级:万用表精测 | 栅极绝缘检测+简易导通测试 | 工业质检、维修确认 | 栅极击穿、开关功能失效 |
| 第三级:专业仪器精测 | 曲线追踪仪/双脉冲测试 | 工厂流水线批量筛选、研发验证 | 参数漂移、动态性能退化 |
工业场景排查逻辑:外观检查→体二极管检测→栅极绝缘检测→驱动波形分析(示波器)→外围电路排查→替换验证。
家电维修场景排查逻辑:断电电容放电→目检→体二极管检测→栅极绝缘检测→同步检查PWM芯片和驱动电阻→换管验证。
4.2 MOSFET检测价值延伸(工业维护与采购建议)
日常维护:工业设备中的MOSFET应定期(每3-6个月)在断电状态下检测体二极管和栅极绝缘性,发现参数异常提前更换。定期清理散热器和风扇,确保散热通道畅通,防止热积累导致阈值电压漂移。
采购建议:工业批量采购时务必要求供应商提供批次一致性检测报告(包含VDSSV_{DSS}VDSS、RDS(on)R_{DS(on)}RDS(on)、VGS(th)V_{GS(th)}VGS(th)等关键参数抽样数据),优先选择车规级(AEC-Q101认证)或工业级器件。家电维修更换MOSFET时,参数必须与原型号匹配,尤其是耐压和电流等级,不能使用参数偏小的替代品-。
