晶体二极管作为电路中最基础的单向导通半导体元件，其单向导电性是电源整流、信号检波、稳压保护等功能的基石。二极管在工业开关电源、通信设备、家电主板、汽车电子乃至光伏逆变器中无处不在——小到手机充电器的整流电路，大到工业UPS的功率级整流和光伏系统的DC/DC变换，都离不开二极管的核心支撑-。二极管一旦出现开路、击穿或参数漂移，就会引发设备功能异常、电压不稳甚至短路烧毁等连锁故障。掌握二极管正负极判断与好坏检测方法，不仅是电子维修人员和工厂质检从业者的基本功，也是电子爱好者入门电子世界的必修课。
本文从实操落地出发，涵盖万用表检测二极管正负极步骤、不同应用场景下二极管的检测技巧、专业仪器进阶检测方法以及常见检测误区与失效案例，助力不同基础的读者快速掌握二极管好坏判断能力。
一、电子维修与工业场景下二极管检测核心工具介绍
数字万用表（带二极管档） ：最核心的检测工具。选择具有二极管测试功能的型号，可测量二极管正向压降并检查反向阻断能力-。对于发光二极管检测，还需选择具备R×10k档的万用表（表内通常内置9V或15V高压电池，测试电压高于发光管开启电压，正向测量时可使发光管导通并发光）-。指针式万用表：部分老式维修场景仍在使用。需注意其与数字万用表的表笔极性相反——指针万用表的红表笔接表内电池负极，黑表笔接正极，这是很多新手容易混淆的地方-。
镊子与防静电镊子：用于夹取和固定贴片二极管，防静电镊子在汽车电子、工业控制板等敏感电路检测中必不可少。
放大镜或体视显微镜：用于观察外壳标识磨损的二极管极性标记。
专业工具（工厂批量/高精度检测场景）：
Keithley 2400系列源表：用于光电二极管批量快速测试，结合开关控制板可同时对多通道二极管进行正向电压、反向电流等参数测量，大幅提升工厂产线的检测效率-。
Keithley 6517B静电计：电流测量范围10fA-20mA、电压范围0-1000V，适用于高精度二极管漏电流测量和反向特性分析，广泛应用于半导体器件的研究、生产和检测环节-。
半导体静态参数测试系统：支持高压模式下的结电容测试（输入电容、输出电容、反向传输电容），可一键测试二极管、MOS管及IGBT等器件的多项电参数-。
DF-200A正向压降测试仪：专为测量二极管、MOS管等电子器件正向压降而设计，分为0.01-0.1A、0.1-1A、1-10A、10-100A四个档位，测量范围广，适配工厂流水线的大批量检测需求-。
二、二极管检测安全注意事项（行业级防护要点）
⚠️ 重中之重：以下安全事项在电子维修和工业检测中必须严格遵守。
1. 断电检测，严禁带电操作
检测二极管前，必须将设备从电源中断开，并拔掉所有电源线。对于工业开关电源、UPS等高电压设备，断电后还需要等待电容放电完毕（通常等待1-2分钟，或用放电电阻对电容放电），否则残存高压可能损坏万用表甚至造成人身伤害。
2. 防静电规范（汽车电子、工业控制板、敏感电路检测必备）
二极管属于半导体器件，对静电放电敏感。GB/T 4937.28-2026《半导体器件 机械和气候试验方法 第28部分：静电放电（ESD）敏感度测试》对此有明确要求-。检测前应先对人体进行静电释放（触摸接地金属物体），使用防静电镊子夹取二极管，并在防静电工作台面上操作。对于光伏组件用旁路二极管，还有专门的GB/T 44292-2024静电放电敏感度测试标准-。
3. 仪器使用规范
万用表使用前检查表笔绝缘是否完好，避免漏电或短路。
检测前确认万用表档位正确（二极管档或电阻档），避免用电阻档误测带电电路导致烧表。
用电阻档测量时，应优先选择R×100或R×1000档，不宜使用R×1档（万用表内部电阻小，测量正向电阻时电流较大，可能损坏二极管）-。
4. 二极管焊接后的检测确认
焊接测试点不宜过细，防止与探头之间接触不良影响测试结果；焊接后需检查，防止测试点短路到其他器件-。焊接工作完成后，应待焊点冷却至室温再进行检测，高温会导致压降读数漂移。
5. 环境要求
测量前确保二极管引脚清洁，避免表面污染导致漏电测量误差-。测量时应避开强电磁干扰源，避免热漂移影响测量精度-。
三、二极管基础认知（适配各行业精准检测）
掌握二极管的正负极判断和好坏检测，首先需要了解二极管的基本结构和行业关键参数：
基本结构：二极管有两个电极——阳极（正极，Anode，符号通常为A或P）和阴极（负极，Cathode，符号通常为K或N）。正向偏置（正极接正电压、负极接负电压）时导通，反向偏置时截止，这就是单向导电性原理。
行业关键参数：正向压降（VF，硅管通常0.5-0.8V，锗管0.2-0.3V，肖特基管0.2-0.4V）、反向击穿电压（VR，不同型号差异极大）、反向漏电流（IR，越小越好）--。快恢复二极管的反向恢复时间仅几百纳秒，肖特基二极管可达几纳秒，反向击穿电压可达几千伏-。
识别正负极的重要性：极性接反会导致二极管无法正常工作，严重时可能烧毁二极管或电路中其他元件。识别二极管的正负极是电子电路设计和维修中的基础技能-。
四、二极管正负极判断方法（目测识别+万用表验证）
（一）目测识别法（快速初筛，适合维修现场）
对于绝大多数二极管，厂家都会提供明确的极性标记，这是最快捷的识别方式：
插件二极管（轴向引线型）判断技巧：
有横杠/色环的一端为负极-。玻璃封装二极管（如1N4148）通常在阴极一端印有显著的色环（黑色或白色），这一端就是负极-。
有缺口的一端为负极-。
三角形箭头方向指向的一端为负极-。
丝印小圆一端是负极，大圆是正极-。
贴片二极管（SMD型）判断技巧：
阴极侧通常印有横线“-”或竖线标记。例如SOD-123封装的SS1x系列，带有一条白色或银色线条的一端就是负极-。
部分肖特基二极管还会在管壳上标注字母“A”（阳极）和“K”（阴极）-。
（二）万用表验证法（最可靠的终极确认）
当二极管外壳标识磨损严重或无法辨认时，万用表是最可靠的判断工具-。
使用数字万用表的二极管档：
将万用表拨至二极管测试模式（标有二极管图标）-。
红表笔接二极管的一个引脚，黑表笔接另一个引脚。
若万用表显示一个正向电压读数（通常0.2-0.8V），则此时红表笔接触的是正极（阳极），黑表笔接触的是负极（阴极）-。
交换表笔再次测量，正常情况下应显示“OL”（无穷大），表示反向截止。
⚠️ 特别注意：用指针式万用表判断时，由于表内电池极性与数字万用表相反（红表笔接电池负极、黑表笔接正极），正向测量时黑表笔接正极、红表笔接负极才会导通，与数字万用表刚好相反-。这一差异是新手最容易出错的地方。
五、二极管好坏检测：核心检测方法（分层实操）
方法一：基础初筛法（目测与外观检查，适合维修现场快速排查）
无需任何仪器，通过观察即可初步判断二极管状态：
操作流程：
检查二极管外壳是否有开裂、烧焦、碳化痕迹——这是过流或过压击穿的典型特征。
检查引脚是否有虚焊、断裂或氧化腐蚀。
嗅闻是否有焦糊气味，高压二极管老化失效时常伴随异常气味-。
对于玻璃封装二极管，观察内部是否有变色或碎裂。
判断标准： 外壳完好、引脚牢固、无焦糊味，则大概率未发生明显物理损坏，可进入下一步电参数检测。若有明显烧毁痕迹，直接判断为损坏并更换。
方法二：万用表二极管档检测法（新手重点掌握，电子维修最常用）
这是电子行业最通用的检测方法，适用于电源整流管、肖特基管、快恢复管等绝大多数二极管。
操作步骤：
第一步：档位设置
将数字万用表拨至“二极管测试档”（标有二极管符号）。部分万用表需要按下“Shift + Ω”切换至二极管测试模式-。
第二步：正向压降测量
红表笔接二极管正极（阳极），黑表笔接负极（阴极）。万用表会显示正向压降读数-。
第三步：反向阻断测量
交换表笔，红表笔接负极，黑表笔接正极。万用表应显示“OL”或“1”（过载指示），表示反向截止-。
第四步：结果判断
正常硅二极管：正向压降0.5-0.8V，反向显示OL-。
正常锗二极管：正向压降0.2-0.3V，反向显示OL-。
正常肖特基二极管：正向压降0.2-0.4V，反向显示OL-。
短路损坏：正反测量均显示0V或“000”，说明二极管已击穿短路-。
开路损坏：正反测量均显示OL，说明二极管内部已开路-。
性能衰退：正向压降明显偏低或偏高，反向有漏电读数，说明二极管性能已下降，建议更换。
行业实用技巧： 测量前用橡皮擦清洁二极管引脚表面氧化层，可有效避免因接触不良导致的误判。
方法三：万用表电阻档检测法（指针式万用表或数字万用表备用方法）
当万用表无二极管档时，可使用电阻档作为替代方案-。
操作步骤：
将万用表置于R×100或R×1000档（指针万用表需先调零）。
正向测量：正向电阻正常应为4-10kΩ（硅管）-。
反向测量：反向电阻应接近无穷大-。
交换表笔测量对比。
判断标准： 正反向电阻相差越大，单向导电性越好。正反向电阻均为0→短路损坏；正反向电阻均为无穷大→开路损坏-。

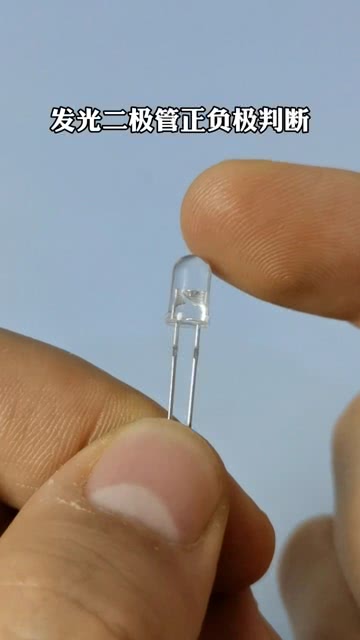

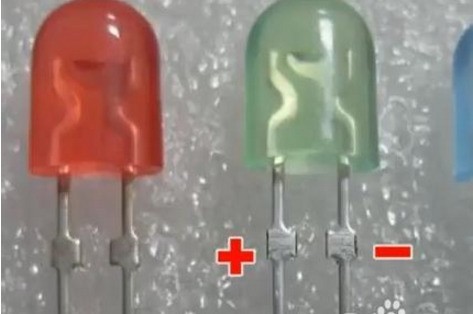

⚠️ 注意：发光二极管需使用R×10k档测量。用R×10k档正向测量时，正常的发光二极管会发出微弱光亮，反向测量则不发光，这是判断发光管好坏和极性的最直观方法-。
方法四：行业专业仪器检测法（进阶精准检测，适配工厂批量质检）
适用于工厂IQC来料检验、生产线批量筛选、高精度性能评估等场景。
1. 静电计测量漏电流（高精度反向特性分析）
使用Keithley 6517B静电计，采用四线测量法（4PT）分离电压与电流输入端，避免引线电阻影响。将Guard端连接至二极管屏蔽层-。测量前确认二极管已充分放电，避免残余电荷影响-。此方法可精确测量反向漏电流，对于检测高压二极管的绝缘性能尤为关键。
2. 正向压降测试仪批量检测
使用DF-200A正向压降测试仪，根据二极管规格选择合适的测试电流档位，将测试夹具夹住二极管两端，读取正向压降值，与数据手册参数对比，快速筛选不合格品-。
3. 自动化批量分选系统
在二极管生产线或大批量来料检验中，采用编带轴向器件全自动快速筛选测试系统，由微机控制自动进给、测试和筛选，对不合格器件自动剔除。测试项目包括正向电压、反向电压、阈值电流等电参数-。
六、不同类型二极管的检测重点（行业场景化）
整流二极管：重点检测正向压降（0.5-0.8V）和反向阻断能力。在开关电源维修中，整流二极管击穿是最常见故障之一-。检测时需注意：开关管击穿后往往会连带损坏整流桥中的二极管，因此排查时需逐一检测整流桥的4个二极管-。
肖特基二极管：正向压降低（0.2-0.4V），但反向漏电流较大。在高温多尘的工业环境中，SiC肖特基芯片可在175-200℃稳定工作，热阻较硅器件降低50%，但需要注意热失控风险--。检测时应重点关注反向漏电流是否在允许范围内。
快恢复/超快恢复二极管：反向恢复时间短（几百纳秒至几纳秒），反向击穿电压高（可达几千伏）-。检测时应使用示波器配合信号发生器测量其开关特性。
稳压二极管：核心检测参数是稳压值（Vz）。需使用输出电压大于稳压值的直流电源，通过限流电阻给稳压二极管加上反向电压，用万用表直流电压档直接测量稳压值-。稳压二极管最常见的失效模式是开路（PN结内部熔断或虚焊）和热击穿（长期高温积热失控）-。
发光二极管（LED） ：检测时使用万用表R×10k档，正向测量应能发出微弱光亮-。工厂批量检测中还需进行正向电压、光通量等光电参数测试-。
七、二极管行业常见检测误区（避坑指南）
误区一：用错万用表表笔极性
指针式与数字式万用表的表笔极性相反，新手常将数字万用表的用法套用到指针万用表上，导致正负极判断完全相反。避坑：牢记数字万用表正向测量时红表笔接正极；指针万用表正向测量时黑表笔接正极。误区二：在路检测忽略外围电路影响
直接在电路板上测量二极管，外围元件的并联路径可能导致误判。正确做法：可疑时拆焊一个引脚后再单独测量。误区三：用R×1档测量正向电阻
R×1档万用表内部电阻小，测量正向电阻时电流较大，可能损坏二极管-。正确做法：优先使用二极管档或R×100/R×1000档。误区四：忽略静电防护
尤其在干燥环境中，人体静电可高达数千伏，足以击穿敏感二极管。正确做法：检测前触摸接地金属释放静电，使用防静电工作台和防静电镊子。误区五：混淆不同二极管的正常压降范围
将肖特基二极管（正常0.2-0.4V）误判为异常，或将硅管（正常0.5-0.8V）误判为开路。正确做法：先确认二极管类型，再对照相应压降范围判断。
八、行业典型案例（实操参考）
案例一：开关电源输出整流二极管击穿导致无输出（家电维修场景）
故障现象：某电动车72V充电器接入电源后无输出。排查过程：拆机发现电源初级铜箔烧断一处，开关管击穿。进一步检测发现次级整流二极管也已击穿短路-。解决方法：依次更换击穿的整流二极管和开关管，并检查保险电阻，上电后输出恢复正常。
案例二：医用直线加速器高压二极管老化失效（医疗设备维修场景）
故障现象：瓦里安TrueBeam医用直线加速器调制柜中的高压二极管CR13失效。排查分析：通过外观检查发现器件已老化，结合异常气味和散热状况判断为过压老化-。解决方法：更换高压二极管，同时强化散热维护措施，定期监测工作温度。
案例三：汽车交流发电机整流二极管击穿（汽车维修场景）
故障现象：一辆东风牌140汽车闭合点火开关时充电指示灯不亮，起动机无反应。排查过程：通过检测发现交流发电机内一只硅整流二极管PN结击穿，导致发电机不发电-。解决方法：更换同型号整流二极管后充电系统恢复正常。
九、二极管检测核心（行业高效排查策略）
根据二极管检测场景，推荐以下分级检测策略：
一级排查（现场快速判断）： 目测识别正负极标识→外观检查有无烧焦开裂→嗅闻有无焦糊气味→用万用表二极管档快速测量正反向压降。约80%的故障可在本阶段检出。
二级排查（精准判断）： 拆焊可疑二极管→使用数字万用表精确测量正向压降和反向阻断→与数据手册参数对比。若正向压降异常或反向有漏电，判定为损坏。
三级排查（深度分析/批量质检）： 使用Keithley 6517B静电计测量漏电流→使用DF-200A正向压降测试仪批量筛选→使用半导体静态参数测试系统分析全参数特性。
核心判断标准牢记：正向通、反向断，压降在正常范围，即为好管。正反都通→短路；正反都断→开路；正向压降异常→性能衰退-。
十、二极管检测价值延伸（维护与采购建议）
日常维护技巧：
定期检查设备中二极管的散热情况，过热往往是失效的前兆。
在潮湿环境中，可对二极管引脚进行防氧化处理。
使用示波器监测关键二极管的波形变化，提前发现性能衰退。
采购与校准建议：
来料检验时，抽样进行正向压降和反向漏电流测试，确保批次质量。
关键电路中，建议选用符合IEC 60747-2等国际标准的二极管产品-。
对于光伏、汽车电子等严苛环境应用，优先选用SiC肖特基等高温性能优异的型号。
定期校准万用表和检测仪器，确保测量精度。
