一、前置准备
（一）工业与汽车场景电阻检测核心工具介绍
根据检测场景和精度要求，电阻检测工具可分为基础款和专业款两类：
基础款（新手必备）：
数字万用表：操作简单、性价比高，适用于日常维修和快速初筛。在测量1欧以下小阻值电阻时，手持万用表受测试方法和量程限制，往往测不准或无法测量，但对于大阻值电阻的测量则能满足一般需求-。推荐选用具备相对值测量功能的型号，可消除测试线底数带来的误差-。
简易电阻测试仪：部分场景下可替代万用表完成快速筛查，适用于家电维修、电子爱好者日常排查。
专业款（适配工业/汽车批量/高精度场景）：
数字电桥（LCR数字电桥） ：在测量电阻时通常能提供比普通万用表更高的精度和分辨率，能够检测微小的电阻变化，是精密测量的核心工具-。工业场景推荐同惠TH2810B、TH2816A+等型号，基本精度可达0.05%，并具备分选功能，适配流水线批量检测-。
直流双臂电桥（如QJ44型） ：专供小电阻精密测量，例如导线电阻、焊缝电阻、继电器接触电阻等，也可用于测量配电变压器及中小型电机绕组的直流电阻-。
汽车专用诊断仪：可读取氧传感器相关故障码，快速识别传感器相关错误，是汽车维修场景的高效工具-。
高精度回路电阻测试仪（如MEHL-200C型） ：适用于开关控制设备回路电阻的测量，测试电流采用国家标准推荐的直流100A和200A-。
（二）工业与汽车场景电阻检测安全注意事项
（重中之重）
断电操作，强制验电：检测前必须确保被测设备已完全断电。在进行高压开关柜主回路电阻测量前，首先需要确保高压开关柜处于断电状态，并做好相应的安全防护措施-。汽车场景下，检测氧传感器加热器电阻前需将点火开关转至“OFF”位置-。
放电处理，消除残余电荷：工业控制柜内的电容性电路可能残留高压电荷，检测前须对相关电路进行充分放电，避免残余电荷损坏检测仪器或造成电击风险。
规范仪器使用流程：使用数字电桥前，需检查设备是否完好，电源线、连接线等是否无破损，并确保电源正常-。打开仪器电源开关后，根据设备要求预热一段时间（如20分钟），以确保设备稳定-。
元器件独立检测：被检测的电阻应从电路中至少焊开一个引脚，以免电路中其他电子元件对测试造成明显的误差影响-。
清理接触面：检测前确保电阻引脚和测试表笔/夹具的接触点清洁、无氧化，防止接触电阻干扰测量结果。
（三）电阻基础认知（适配工业与汽车精准检测）
电阻器是电子电路中应用最广泛的元器件之一，在工业控制柜中用于限流、分压、采样；在汽车电控系统中，电阻型元件占多数，如喷油器线圈、氧传感器加热线圈、电磁式曲轴位置传感器信号线圈等-。
电阻的核心关键参数：
标称阻值与允许偏差：电阻器设计所规定的阻值，通常标注在电阻器上。按国标GB/T 5729规定，阻值应在23℃到27℃范围内进行测量-。精密电阻的公差一般为±0.5%～±1%，功率型电阻的公差通常为±5%-。
额定功率：电阻器在长期连续工作条件下所能承受的最大功率。功率不足可能导致电阻过热烧毁。
温度系数（TCR） ：电阻值随温度变化的程度，精密电阻的温度系数通常在±100ppm/℃以内-。
失效模式：电阻器的主要失效模式为开路和阻值漂移超规范。开路的主要失效机理包括电阻膜烧毁或大面积脱落、基体断裂、引线帽与电阻体脱落；阻值漂移则源于电阻膜缺陷或退化、保护涂层不良等-。变质后阻值往往会向变大的方向漂移-。
⚠️ 特殊关注：电阻失效的核心特征
在使用万用表或电桥测量电阻时，若发现读数无穷大（开路），或读数超出标称阻值的允许偏差范围（如±5%），通常说明该电阻已失效，不宜继续使用-。对于变值的电阻，应直接更换，不进行修理-。
二、核心检测方法
（一）电阻基础检测法（工业/汽车场景快速初筛）
适用场景：工厂来料快速目检、汽车维修初步排查、家电维修初步判断。
操作流程：
外观检查：观察电阻器是否有烧焦、变色、裂纹、引脚松动等明显物理损伤。工业精密电阻常见烧焦痕迹表明曾经过流过热；汽车氧传感器加热线圈损坏时，外观可能无明显痕迹，但通过后续电阻测量可发现异常。
色环/标识读取：根据电阻体上的色环或丝印读取标称阻值。工业精密电阻通常采用五环色码（高精度）或直接丝印标注；功率型电阻以丝印为主。
闻异味：烧毁的电阻往往伴有焦糊味，可作为辅助判断依据。
行业专属损坏特征判断：
工业控制柜场景：电阻烧焦通常伴随电源模块故障或负载短路，需结合电路排查。
汽车氧传感器场景：外观无明显异常时，重点应放在电阻值测量上。氧传感器加热器电阻不符合标准值（大多数车型为4～40Ω），即可判定异常-。
注意：外观检查仅为辅助手段，电阻器变质后往往外观完好，最终判断仍需依靠仪器检测。
（二）万用表检测电阻方法（工业/汽车新手重点掌握）
万用表是电阻检测最基础、最常用的工具，无论工业、汽车还是家电维修场景都适用。
1. 操作步骤
第一步：选择档位
将万用表旋钮调至电阻档（Ω档）。根据电阻标称阻值选择合适的量程，通常选择量程略大于标称阻值的档位。选择不当的量程可能导致不正确的测量电流，使被测电压过小，引发读数错误-。
第二步：零点校准/相对值归零
将两支表笔短接，观察读数是否为0。若读数不为0，部分万用表可按“REL”键（相对值键）归零；若无此功能，需记录短接读数，后续测量结果减去该底数。
第三步：连接被测电阻
（关键！） 被测电阻必须至少焊开一个引脚，与电路完全脱离，避免电路中其他元件并联造成测量误差-。用表笔夹持电阻两端引脚，确保接触良好。
第四步：读取数值并判断
读取显示屏上的数值，与电阻标称阻值进行对比。允许偏差范围需参照电阻器规格或行业标准（如精密电阻公差±0.5%～±1%，功率型电阻±5%）。
第五步：汽车氧传感器加热电阻专项检测
拔下氧传感器线束插头，用万用表电阻档测量传感器侧加热器端子与搭铁端子间的电阻值。以常见的四线氧传感器为例，加热线对应的引脚一般为白色线。不同车型的标准值不同，但大多数在4～40Ω之间。如果电阻值为无穷大，说明加热线圈已断路-。
2. 万用表检测结果判断标准
| 测量结果 | 判断结论 | 处理建议 |
|---|---|---|
| 读数与标称阻值偏差在允许范围内 | 电阻正常 | 可继续使用 |
| 读数为0或接近0 | 电阻短路击穿 | 直接更换 |
| 读数为无穷大（“OL”或“1”显示） | 电阻开路 | 直接更换 |
| 读数明显超出允许偏差范围 | 电阻变质（通常向增大方向漂移） | 直接更换，不可修复- |
| 读数不稳定、跳动 | 接触不良或电阻内部损坏 | 清理触点后复测，仍异常则更换 |
3. 万用表测量电阻的局限性
万用表测量1欧以下的小阻值电阻时存在较大偏差，受分辨力和测试线接触电阻的影响较大-。对于毫欧级精密电阻、分流器、继电器触点电阻等低阻值元件的检测，需使用数字电桥或双臂电桥。
（三）数字电桥/双臂电桥检测电阻方法（工业进阶精准检测）
数字电桥和双臂电桥是工业质检、高精度测量的核心工具，特别适用于以下场景：
毫欧级低阻值电阻精密测量
电阻温度系数检测
功率型电阻的批量筛查
汽车氧传感器加热电阻高精度校验
工业回路电阻检测

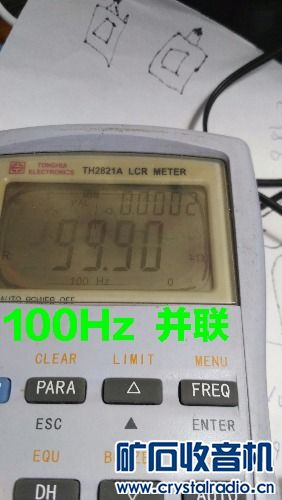

1. 数字电桥检测电阻操作流程
第一步：开机与预热
接通电源，搬动电桥后方船形开关，显示器及量程功能指示器随之亮起。根据设备要求预热一段时间（通常20分钟），以确保设备稳定-。
第二步：零点校准/开路与短路补偿
短路补偿：将测试夹具短路，按“清零”（CLEAR）键，消除测试线和夹具自身的残余阻抗误差。这是数字电桥实现高精度测量的关键步骤-。
开路补偿：将测试夹具开路，按相应清零键，消除分布电容影响。
第三步：选择测量模式与参数
按功能键选择“电阻”测量模式-。
设置测量频率。电阻测量通常选用较低的频率（如100Hz或1kHz），高频可能导致寄生效应干扰。
根据被测电阻的等效特性选择串联模式（适用于低阻值电阻）或并联模式（适用于高阻值电阻）-。
第四步：连接被测元件
将待测电阻的两端分别连接到仪器的测试端子上，注意正负极的正确连接-。对于低阻值电阻，强烈建议使用四端开尔文测试夹具（四线测量法），将激励电流和电压检测回路分开，彻底消除接触电阻和导线电阻的影响-。
第五步：开始测量并读取结果
按下“测量”键，仪器自动进行测量并显示结果-。记录读数并与标称阻值对比。
第六步：批量检测与分选（工业场景）
具备分选功能的数字电桥（如同惠TH2816A+）可设定多档分选标准。例如，设定容值偏差±1%为高端客户专供，±3%为常规订单，±5%为次级品用于维修替换，极大提升质检效率-。
2. 工业回路电阻检测（双臂电桥/回路电阻仪）
在高压开关柜、配电变压器等工业场景中，主回路电阻的测量通常采用直流电桥法或微欧计法-。
操作要点：
测试电流采用国家标准推荐的直流100A和200A，在电流100A或200A的情况下直接测得回路电阻-。
测量前必须确保高压开关柜处于断电状态，并做好安全防护-。
四端引线法将四端引线法和电桥的平衡比较法结合起来，可精密测量低电阻-。
3. 数字电桥 vs 万用表 vs 双臂电桥 对比
| 对比维度 | 数字万用表 | 数字电桥/LCR | 双臂电桥（QJ44型） | 回路电阻测试仪 |
|---|---|---|---|---|
| 精度 | 中等（0.5%～1%） | 高（0.05%～0.1%） | 高（0.1%级） | 高（0.2%级） |
| 测量范围 | 0.1Ω～100MΩ | 0.001Ω～100MΩ | 0.0001Ω～1111Ω | 0.001μΩ～2000Ω |
| 低阻测量（<1Ω） | 偏差大，不推荐 | 精准 | 精准（四端法） | 精准（大电流法） |
| 测试电流 | 小电流（<1mA） | 可调 | 可调 | 100A/200A大电流 |
| 操作复杂度 | 简单 | 中等 | 中等 | 中等 |
| 适用场景 | 日常维修、快速初筛 | 质检、研发、高精度 | 小电阻精密测量 | 开关柜、断路器回路 |
三、补充模块
（一）不同类型电阻的检测重点
1. 精密电阻（工业控制柜、仪表设备）
检测核心：阻值精度和温度系数。工业精密电阻需符合GB/T 5729标准，公差通常在±0.5%～±1%。使用数字电桥在23℃～27℃标准温度条件下测量，确保读数在允许偏差范围内-。需特别关注温度对测量结果的影响。
2. 功率型电阻（电源模块、功放电路、家电）
检测核心：额定功率适配性和散热状态。功率型电阻的检测标准依据GB/T 5729和GB 5732-85-。重点检查是否有过热变色（功率电阻常见烧焦变色），使用万用表或数字电桥测量阻值时，需确保电阻已冷却至室温，否则热态阻值会偏高。功率电阻变质后阻值通常向增大方向漂移-。

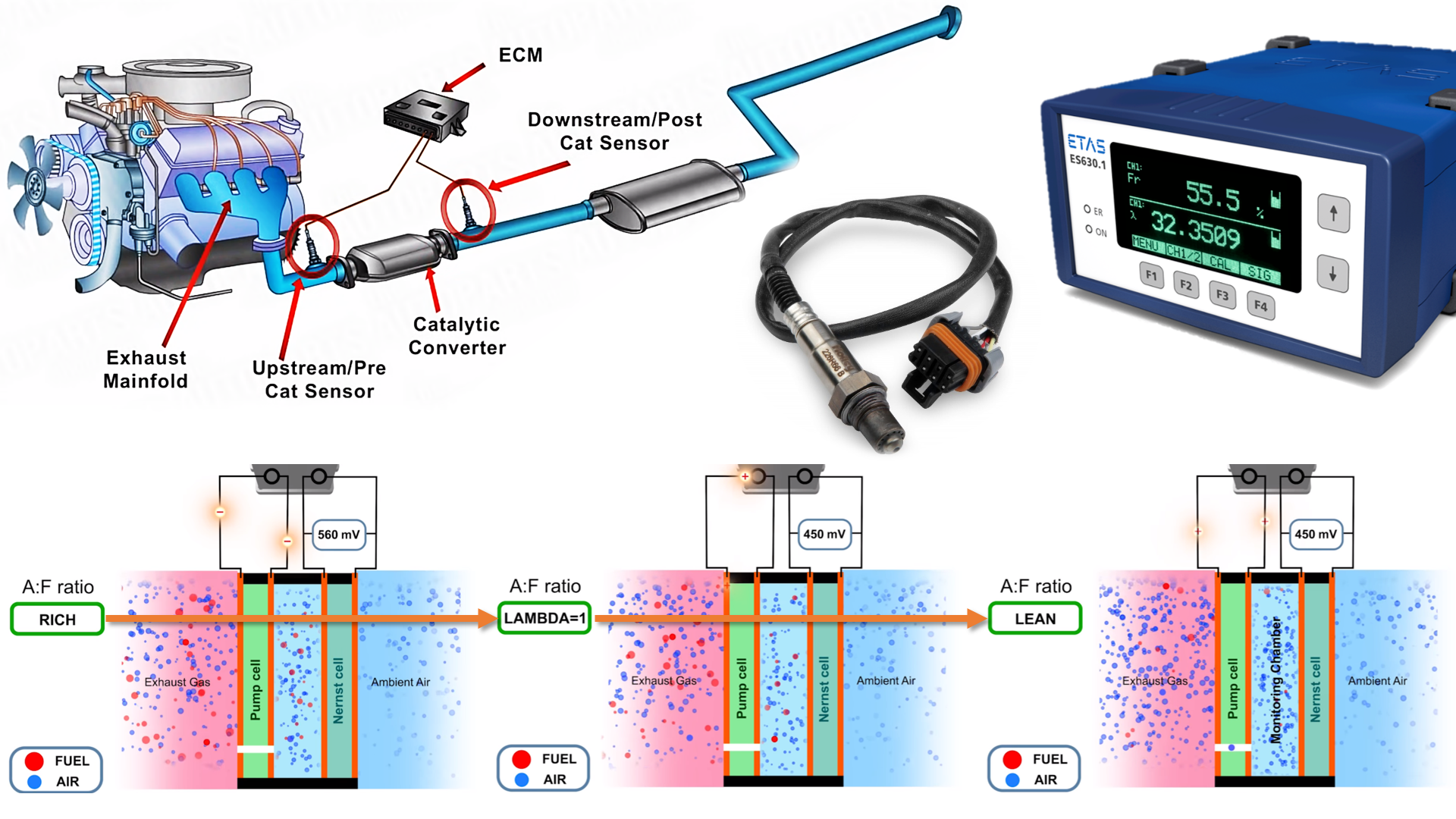

3. 汽车氧传感器加热电阻
检测核心：加热器电阻值和信号线导通性。使用万用表测量加热器端子间的电阻值，标准值通常在4～40Ω之间（以具体车型手册为准）。如电阻值为无穷大（断路）或明显超出范围，说明加热器损坏，需更换氧传感器-。示波器可用于分析信号波形，检查响应时间和波动特性-。
4. 工业低值电阻/分流器
检测核心：极低阻值精度（毫欧甚至微欧级）。必须使用双臂电桥或具备四线开尔文测试功能的数字电桥进行测量，通过将激励电流和电压检测回路分开，彻底消除接触电阻和导线电阻的影响-。
（二）电阻检测常见误区（避坑指南）
误区一：不拆电路直接在线测量
不将电阻从电路中断开就直接测量，电路中其他并联元件会导致读数偏低，造成误判。必须至少焊开一个引脚-。误区二：忽略测试线电阻的干扰
在测量低阻值电阻时，测试线自身的电阻和接触电阻会成为显著的测量误差源-。使用四线开尔文测试法可有效消除这一误差。误区三：测量时手接触表笔金属部分
人体电阻（通常几十千欧到几兆欧）会并联到被测电阻上，导致高阻值测量时读数严重偏低。检测时手不能触摸到表笔和电阻的导电部分-。误区四：忽略温度对电阻值的影响
电阻值随温度变化而变化（温度系数）。精密电阻的测量应在标准温度条件下进行，且需在电阻冷却至室温后测量，否则热态阻值会偏离标称值。误区五：所有电阻都用万用表测
万用表测低阻值（<1Ω）存在较大偏差，毫欧级电阻必须使用电桥-。测量高阻值电阻时，需用带屏蔽的测试电缆，让泄漏电流流向屏蔽而不通过测试仪内的电流检测电路，避免泄漏电流的干扰-。误区六：选择错误的测量档位或频率
选择不当的量程导致不正确的测量电流，使被测电压过小，可能引发负读数-。LCR电桥测电阻时，频率过高可能引入寄生效应。
（三）电阻失效典型案例（实操参考）
案例一：工业控制柜精密电阻阻值漂移导致设备误动作
故障现象：某工厂自动化生产线控制柜频繁出现信号采集异常，传感器读数跳变。
检测过程：使用万用表测量信号调理电路中的精密采样电阻（标称10kΩ，公差±1%），读数为10.58kΩ，超出±1%上限（10.1kΩ）。拆除后使用数字电桥复测，确认阻值已漂移超出规范。
解决方法：更换同规格精密电阻（10kΩ ±1%），故障排除。说明电阻长期运行后阻值漂移超出规范，是工业设备中常见的老化失效模式。
案例二：汽车氧传感器加热器断路引发排放故障灯点亮
故障现象：某车型仪表盘发动机故障灯点亮，OBD诊断仪显示“氧传感器加热电路故障”故障码。
检测过程：将点火开关转至“OFF”，拔下氧传感器线束插头，用万用表电阻档测量传感器侧加热器端子间的电阻值。标准值应为4～40Ω，实测读数为无穷大，判定加热线圈已断路-。
解决方法：更换氧传感器总成，故障码清除，排放恢复正常。此案例说明，电阻测量是快速定位氧传感器故障的最有效手段之一。
案例三：低值分流器测量误区导致质检误判
故障现象：某电源厂质检员用普通万用表测量0.01Ω精密分流器，读数为0.03Ω，误判为不合格。
原因分析：万用表测低阻值存在较大偏差，且测试线接触电阻叠加后使读数显著偏高-。
解决方法：改用具备四线开尔文测试功能的数字电桥重新测量，读数为0.0102Ω，符合公差要求。此案例提醒：低阻值测量必须选用合适的工具。
四、结尾
（一）电阻检测核心（工业与汽车高效排查策略）
根据检测场景和目标精度，推荐分级检测策略：
| 检测层级 | 适用场景 | 推荐工具 | 关键要点 |
|---|---|---|---|
| L1：基础排查 | 快速初筛、故障定位 | 目检+万用表 | 外观检查→色环读取→通断判断 |
| L2：精密检测 | 质检、研发、故障精确定量 | 数字电桥/LCR | 开路/短路补偿→四线测量→批量分选 |
| L3：工业回路检测 | 开关柜、变压器、断路器 | 双臂电桥/回路电阻仪 | 100A/200A大电流→安全断电 |
| L4：汽车专项检测 | 氧传感器、电控元件 | 万用表+诊断仪 | 加热电阻测量→故障码读取→信号分析 |
高效排查逻辑：先用万用表快速判断通断和大致阻值，对超出范围或低阻值可疑元件，再用数字电桥进行精确定量，确保判断准确无误。
（二）电阻检测价值延伸（维护与采购建议）
日常维护技巧：
工业设备中的电阻建议每1～2年进行一次阻值校验，特别是精密采样电阻和功率型电阻。
保持设备通风散热良好，功率电阻的散热不良会加速阻值漂移。
汽车氧传感器避免长期使用劣质燃油，防止加热线圈过早老化。
采购与校准建议：
精密电阻采购应要求供应商提供出厂检测报告，确认符合GB/T 5729标准-。
数字电桥等精密检测仪器需定期校准（建议每年一次），确保测量精度。
维修替换时选择与原规格完全一致的电阻（阻值、功率、公差缺一不可），避免随意替换导致安全隐患。
（三）互动交流（分享工业/汽车场景电阻检测难题）
你在工厂流水线质检或汽车维修中，是否遇到过电阻检测方面的棘手问题？比如：工业精密电阻测量时读数始终不稳定、汽车氧传感器加热电阻测量值与标准差异较大但更换后故障依旧、低阻值分流器用万用表测不准导致误判……欢迎在评论区分享你的实操难题，一起探讨解决思路。
更多电阻检测实操干货，可持续关注本专栏更新。
免责声明：本文提供的检测方法和判断标准仅供参考。具体检测操作请以设备说明书和行业标准为准，高压工业设备检测须由持证专业人员操作，安全第一。
