《工业可控硅晶闸管检测实操指南(工厂电机调速设备适配,维修人员速查手册)》

小编头像

小编

管理员

发布于:2026年04月22日

5 阅读 · 0 评论

文章摘要:晶闸管(可控硅)是工业电机调速、电力控制和加热系统中的核心功率开关器件,其导通需同时满足阳极正向电压和门极触发电流两个条件,一旦触发导通后门极即失去控制作用,必须靠阳极电流降至维持电流以下才能关断-。本文基于工业工厂一线维修场景,从新手基础检测到专业仪器诊断,分层次详解

测量晶闸管好坏的实操方法。面向工厂设备维修人员、产线质检员和电力电子从业者,涵盖万用表快速初筛、触发功能验证、大功率模块检测等核心内容,帮助不同基础的从业者

快速掌握晶闸管好坏判断技巧,精准排查电机调速柜、变频器、调压器等设备的功率器件故障,同时规避高压检测安全风险。全文贯穿工业场景适配的检测标准和防护规范,兼顾新手测量晶闸管好坏的易懂操作与专业精准检测的技术深度。

一、前置准备:工业场景晶闸管检测核心工具与安全认知

1. 工业晶闸管检测核心工具介绍

基础工具(工厂新手维修必备):

  • 指针式万用表:推荐MF47型或同类产品,R×1Ω、R×100Ω和R×1kΩ档位齐全,适用于中小功率晶闸管(5A以下)的极性和触发功能初步判断。部分老式指针表测量触发导通时比数字表更直观——当晶闸管被触发导通时,指针摆幅变化明显,新手更易判断-

  • 数字万用表:优选带有二极管档和电容档的型号(如Fluke 15B+、胜利VC890C+),用于精确测量门极-阴极间的PN结正向压降和反向阻断电阻。

专业工具(工厂批量检测/高精度校验场景):

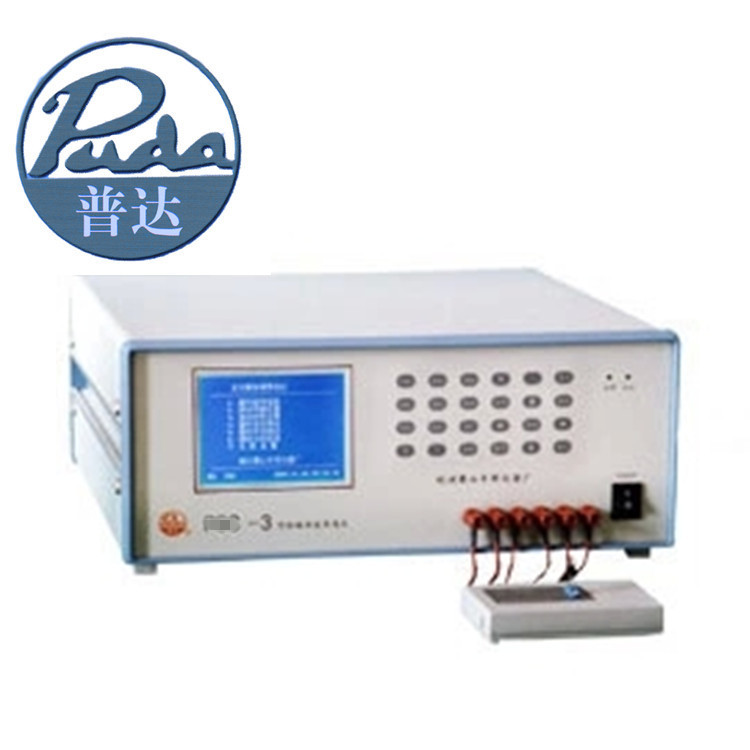

  • 晶闸管测试仪:可检测断态重复峰值电压(VDRM)、通态平均电流、触发电流(IGT)和维持电流(IH)等核心参数,适用于产线批量检测和故障精准定位-。在工厂流水线检测中,此类设备大幅提升了检测效率和准确性。

  • 大功率晶闸管测试系统/半导体参数分析仪:用于电力电子变流器、高压直流输电等场景的大功率晶闸管模块检测,可测量正向压降、动态阻断伏安特性等关键指标-。专业仪器如Keysight B1505A支持6000V/1500A参数测试,是重工业领域质检的核心设备-

  • 兆欧表(500V/1000V规格) :用于大功率晶闸管阳极-阴极间的绝缘电阻检测,正常值应大于100兆欧,但需注意其输出电压较高,使用前须严格评估被测元件的耐压等级-

选择依据:工厂小功率调速设备维修选用指针万用表+数字表组合即可;电机软启动柜、变频器整流模块等大功率场景需配备专用晶闸管测试仪或兆欧表。

2. 工业晶闸管检测安全注意事项(重中之重)

⚠️ 核心防护要求(4条必须遵守):

高压防护:测试前必须确认设备完全断电并放电完毕。工业晶闸管多工作在高压环境,检测时严禁用手直接触碰元件导电部分。晶闸管测试仪在施加峰值电压后,应养成习惯及时将高压调节旋钮调回零位,禁止在高压状态下调节设定或改变接线-。测试高压直流输电系统晶闸管时,作业人员应与试验带电体保持0.7m以上距离-

充分放电:工业设备中的滤波电容和缓冲电容可能储存高压电能,检测前必须对电容进行充分放电。重中之重:测试绝缘电阻或高压参数后,同样需要对被测晶闸管进行放电处理-

仪器规范接地:使用晶闸管特性测试仪等专业设备时,三线电源插头的地端必须可靠接地,确保测试人员安全-

检测环境要求:小功率晶闸管应远离发热元件(大功率电阻、变压器等),大功率晶闸管必须按手册要求加装散热装置,保证工作时温度不超过结温,否则检测结果可能失真-。测试时如有大电容并联在晶闸管两端,需先断开电容再进行测量,以免干扰判断。

3. 晶闸管基础认知(适配工业精准检测)

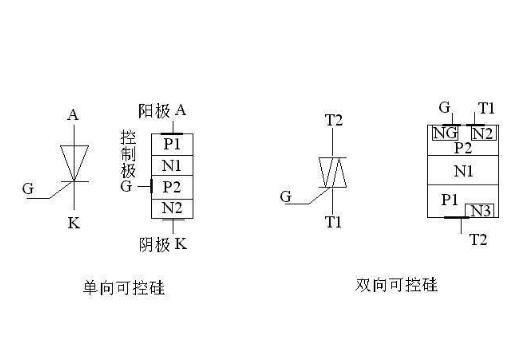

晶闸管(可控硅)是工业电力电子领域的核心功率开关器件。在工厂电机调速柜、加热控制系统和整流设备中,最常见的是单向晶闸管(SCR)双向晶闸管(TRIAC) 两类-

  • 导通核心条件:在阳极(A)和阴极(K)之间施加正向电压后,还需在门极(G)和阴极之间施加正向触发电压(脉冲),管子才能导通。一旦触发导通,即使移除门极电压,晶闸管仍保持导通状态,必须将阳极电流降至维持电流以下或施加反向电压才能关断-

  • 关键参数(与检测判断直接相关):触发电流(IGT)——能使晶闸管导通的最小门极电流,同一型号的晶闸管触发电流也各不相同-;维持电流(IH)——维持导通所需的最小阳极电流;断态重复峰值电压(VDRM)——关断状态下可承受的最大重复电压-

  • 工业选型要点:工厂设备中晶闸管的电压/电流参数需留足裕量以适应恶劣环境,触发信号须同步、隔离、抗干扰,确保驱动可靠-。理解上述参数与导通条件的关系,是进行精准检测判断的理论基础。

二、核心检测方法:从工厂新手到专业质检的三级实操体系

1. 目视与物理检查法(工厂维修人员快速初筛)

工业设备维修中,第一步不是上仪表,而是目视检查。操作方法

  • 观察晶闸管外观是否有裂痕、烧焦、引脚松动或金属表面氧化变色。一般情况下阴极表面或芯片边缘若有烧坏的小黑点,往往是由电压过应力引起,包括电压失效(降伏)或线路过电压问题-

  • 检查散热片是否紧固,导热硅脂是否干涸。大功率晶闸管长期运行后,散热不良是导致热疲劳失效的重要原因之一。

  • 闻是否有烧焦异味,检查PCB板对应焊点是否有虚焊或脱焊。

行业专属判断标准:外观有明显损伤者直接判为失效;散热器松动或导热介质劣化者需要维修后重新检测。注意:工业环境中粉尘、油污可能遮挡损坏痕迹,建议用强光手电辅助检查。

2. 万用表检测晶闸管方法(工业维修新手重点掌握)

这是工厂维修人员最常用的方法,适合中小功率晶闸管的快速排查。以下分三个模块详细讲解:

模块一:极性与引脚识别(阳极A、阴极K、门极G的判断)

第一步:将指针式万用表拨至R×100Ω或R×1kΩ档,分别测量晶闸管任两个引脚之间的正反向电阻-

第二步:找到其中一个引脚,与其他两个引脚之间的正反向电阻均为无穷大(表针不动),则判定该引脚为阳极(A)。这是因为阳极与门极、阳极与阴极之间均为高阻状态-

第三步:在剩余两个引脚中,用R×1Ω档测量。按照二极管测试逻辑,正向电阻小、反向电阻大的两个引脚分别为门极(G)和阴极(K),其中红表笔接阴极、黑表笔接门极时阻值较小,门极为正极、阴极为负极-

双向晶闸管差异:双向晶闸管无严格的阳极/阴极区分,三个引脚为第一阳极A1(T1)、第二阳极A2(T2)和控制极G-。其G-T1之间同样存在PN结结构,但触发特性与单向晶闸管有本质区别——无论A1-A2间接入何种极性电压,只要门极加上触发脉冲即可导通-

模块二:门极-阴极PN结检测(判断PN结是否正常)

操作方法:将万用表拨至二极管档或R×100Ω档,红表笔接阴极K、黑表笔接门极G,测量正向压降/电阻;再交换表笔测量反向电阻。

判断标准:良好的晶闸管,G-K之间正向电阻较小(几十至几百欧,具体值因型号而异),反向电阻应明显大于正向电阻,表现为单向导电性。如果正反向电阻均为零,表明PN结击穿短路;均为无穷大,表明PN结断路-工厂实测参考:工业变频器中的6只晶闸管模块,G-K间阻值通常在11-13Ω左右属于正常范围-。若正反向阻值相近,只要正向阻值比反向阻值小,该晶闸管仍然可用-

模块三:触发导通功能验证(判断晶闸管能否正常开通)

这是判断晶闸管好坏的核心环节。以1-6A小功率单向晶闸管为例

第一步:万用表拨至R×1Ω档,红表笔接阴极K,黑表笔接阳极A,此时万用表显示阻值应为无穷大(表针不动)——这是晶闸管的正向阻断状态-

第二步:保持黑表笔与阳极A接触,同时用黑表笔碰触门极G,此时万用表阻值应明显降至几十至100Ω,表明晶闸管被成功触发导通-

第三步:保持黑表笔与阳极A不断开,同时将门极G的接触移开,此时万用表阻值应保持低阻状态不恢复——说明晶闸管具有自锁导通特性。

第四步:断开阳极A与黑表笔的接触再重新接通,阻值应恢复无穷大,表明晶闸管已正确关断。

行业实用技巧

  • 检测较大功率晶闸管(5A以上)时,万用表R×1Ω档的电流可能不足以触发导通,可在黑表笔上串联一节1.5V干电池以提高触发能力-

  • 若怀疑晶闸管已击穿短路,先用万用表最高电阻档测量A-K间阻值,阻值很小则说明已击穿,再用低阻挡确认-

  • 数字万用表触发导通时可能因脉冲电流不足而判断不准,建议优先使用指针式万用表。

3. 工业专业仪器检测晶闸管方法(进阶精准检测)

面向工厂产线批量检测和高精度校验场景,以下是三种主流专业检测方案:

方案一:晶闸管专用测试仪检测(工厂质检优选)

适用场景:电机调速柜批量维护、变频器整流模块检测、产线新品老化测试。

检测流程

  1. 根据被测晶闸管型号,在测试仪上设定额定电压、额定电流等参数。

  2. 将晶闸管接入测试夹具,确保接触良好。

  3. 运行触发电流(IGT)测试:逐渐增加门极电流直至晶闸管导通,记录最小触发电流值,与规格书对比是否超标-

  4. 运行断态电压(VDRM)测试:在门极悬空状态下,逐步增加A-K间电压至额定值,测量漏电流是否在规定范围内-

  5. 运行维持电流(IH)测试:导通后逐步减小阳极电流,记录晶闸管关断时的电流值,判断是否正常-

判断标准:实测参数在规格书允许范围内为合格;触发电流偏大可能导致电路无法可靠触发,触发电流过小可能导致误触发。

方案二:大功率晶闸管模块在线检测(工厂流水线免拆焊技巧)

适用场景:电机软启动柜、大功率整流柜、变频器主回路检修,元器年拆焊困难。

操作方法(以6RA7085直流调速装置为例)

  1. 将设备断电并充分放电,打开装置盖板,拆卸直流输出线缆。

  2. 拔掉晶闸管模块的触发信号线。

  3. 拆下晶闸管直流侧的铜排或连接片。

  4. 使用500V兆欧表或万用表高阻档,测量晶闸管阳极-阴极间的绝缘电阻。正常应大于100兆欧-

  5. 若数值异常偏低,需进一步判断是晶闸管本身击穿还是并联电容/压敏电阻等保护元件导致的干扰,必要时断开并联元件重新测量。

行业技巧:工厂批量检测时,可制作快速测试工装板,将多个晶闸管同时接入测试电路,配合扫描开关实现自动化轮测,大幅提升产线检测效率。

方案三:全动态参数测试系统(专业实验室/第三方检测)

适用于电力电子变流器设计验证、型式试验和故障深度分析。基本原理是在一个工频半周内对被测元件施加半波电流,在另一个半周内施加正向或反向的正弦半波阻断电压,测量动态阻断伏安特性,模拟元件在实际整流电路中的工作状态-。需依据IEC60747-6或GB/T 14548-2025等标准进行,全面评估晶闸管的静态参数、动态特性和热稳定性--

三、补充模块:工业晶闸管检测深度拓展

1. 工业场景不同类型晶闸管的检测重点

单向晶闸管(SCR)——电机软启动、直流调速柜
检测核心是A-K正向阻断能力和门极触发灵敏度。重点关注触发电流值是否在电路驱动能力范围内,以及维持电流是否过小(可能导致关断困难)。A-K间正反向电阻均应很高,但实际在线测量时可能受并联电路影响,需断开外围元件后再测-

双向晶闸管(TRIAC)——交流调压、加热控制、灯光调节
检测核心是四象限触发特性。由于双向晶闸管无论阳极/阴极间电压极性如何均可被触发导通,检测时需用交流电压验证正负半周均能正常开通,不能用单向晶闸管的检测逻辑简单套用-。工厂交流调压柜维修中,双向晶闸管的半波失效模式(只在正半周导通、负半周不导通)是常见隐蔽故障-

门极关断晶闸管(GTO)——大功率变频、矿用电机调速
GTO可通过门极负脉冲关断,其检测除了常规触发功能外,还需重点验证关断能力。矿用异步电动机分级离散变频软启动装置中,主调压电路采用GTO代替传统晶闸管来调节电源频率,需防止过电压或过电流对电路造成损害-

晶闸管模块(集成式)——变频器整流侧、大功率电源
模块通常内部集成了多个晶闸管单元和缓冲电路,检测时需先区分哪些引脚属于内部晶闸管、哪些属于外围元件。可通过模块数据手册获取内部电路图,对各晶闸管单元逐一测量-。变频器SGCT(整流晶闸管)板损坏后通常无法在线维修,需更换全新备件并注意安装力矩要求-

2. 工业晶闸管检测常见误区(避坑指南)

误区真实情况危害
误区1:万用表测A-K间有低阻就判断晶闸管短路A-K间可能并联了RC缓冲电路或压敏电阻,低阻来自并联元件而非晶闸管本身误判更换,浪费成本
误区2:只测G-K PN结就判断晶闸管完好PN结正常不等于晶闸管能正常触发导通,阳极电流过小时晶闸管无法形成正反馈自锁导通故障遗漏,设备修复后反复损坏
误区3:忽略晶闸管的热失效晶闸管受电或物理上的滥用导致退化时,最常见的失效模式是短路(全波或半波),很少以开路方式失效-检测方向错误,耗时无效
误区4:万用表检测大功率晶闸管时未提高触发能力R×1Ω档电流不足以触发大功率晶闸管,导致误判为不能导通误判为坏件,错失维修机会
误区5:在线检测时未断开并联电容并联电容的充放电效应干扰万用表读数,无法准确测量A-K间真实阻断电阻判断失真,检测无效

3. 工业晶闸管失效典型案例(实操参考)

案例一:工厂变频器CrF2充电回路故障排查

某工厂一台315KW风机变频器频繁报CrF2晶闸管充电回路故障-。维修人员首先测量母线电压为540V,数值正常。随后采用在线检测法:设备断电放电后,打开变频器盖板,断开直流输出线缆,拔掉晶闸管模块的触发信号线,用500V兆欧表逐个测量整流侧晶闸管模块的A-K间绝缘电阻。发现其中一只模块阻值降至2MΩ以下(正常应大于100MΩ),判断为内部晶闸管击穿短路。更换该模块后,变频器恢复正常运行。经验:晶闸管短路往往是由于长期过压应力或散热不良导致热失效积累造成的。

案例二:电机优化时报“晶闸管异常”故障

某工业现场电机优化调试期间频繁报60061晶闸管异常和60038电机超速故障-。远程技术支持指导现场维修人员静态测量6只晶闸管G-K间阻值,实测均在11-13Ω左右,均处于正常范围,排除晶闸管损坏可能。进一步排查发现是触发板控制信号异常导致晶闸管无法正确开通。经验:晶闸管本身正常不等于系统正常,门极触发电路的同步性、隔离性、抗干扰能力同样影响器件正常工作。工厂维修需建立“器件+驱动”的综合排查思维。

四、结尾

1. 晶闸管检测核心(工厂高效排查策略)

根据晶闸管所在工业设备和维修场景,建议采用分层排查策略

场景排查路径适用读者
小功率调速设备(5A以下)目视检查 → 万用表极性识别 → G-K PN结检测 → 触发导通验证新手维修
中功率设备维修以上步骤 + 大功率触发增强(串接1.5V电池) + 在线断开并联元件中级维修
变频器/大功率整流柜检修专业晶闸管测试仪参数验证 + 兆欧表绝缘测试 + 触发电路同步性排查专业工程师
产线批量检测测试工装 + 参数自动化采集 + 与规格书对比验收工厂质检

核心判断逻辑:一只良好的晶闸管,其阳极A与阴极K之间应为高阻值,G-K之间具有单向导电性,且在施加门极触发信号后能可靠导通并自锁保持-。当这三个条件同时满足时,晶闸管基本可判定为正常。

2. 晶闸管检测价值延伸(工业维护与采购建议)

日常维护建议

  • 工业设备中的晶闸管应定期检测触发电流参数,随着器件老化,触发电流可能逐渐增大,需及时评估是否需要预防性更换。

  • 大功率晶闸管模块的散热系统(风扇、散热片、导热硅脂)需定期检查和清洁,防止热疲劳失效。

  • 建立晶闸管检测档案,记录每次检测的关键参数(IGT、IH、VDRM),便于追踪参数衰减趋势。

采购建议

  • 选择符合GB/T 14548-2025或IEC 60747-6等标准的晶闸管产品,确保产品质量可追溯--

  • 同一批次晶闸管应要求批次一致性检测报告,避免因批次差异导致系统可靠性问题-

  • 根据实际工作环境的电压/电流应力参数,选型时预留足够裕量(建议1.5-2倍),适应恶劣工况-

3. 互动交流(分享工业晶闸管检测难题)

你在工厂维修电机调速柜或变频器时,是否遇到过晶闸管检测方面的疑难问题?例如:

  • 万用表检测G-K间PN结正常,但设备上电后仍无法正常调速?

  • 晶闸管模块在线检测时总被并联电路干扰,有没有更好的免拆焊检测方法?

  • 大功率晶闸管的触发电流老化趋势如何监测?

欢迎在评论区分享你的晶闸管行业检测难题和交流经验,也欢迎关注本号获取更多工业功率器件检测干货。下期将重点讲解工业IGBT模块的检测方法,敬请期待!
