一、引言
可控硅（Silicon Controlled Rectifier，SCR），又称晶闸管，是一种PNPN四层结构的大功率半导体开关器件-2。其核心控制逻辑为：在阳极（A）和阴极（K）之间施加正向电压后，需在门极（G）注入一个小的触发脉冲电流（典型值50mA脉冲），可控硅才会导通；一旦导通，即使撤除门极信号，只要主回路电流不低于维持电流，它也会继续保持导通状态；关断需依赖外部电路强制截断电流或交流电压自然过零--2。这一“自保持导通”特性，使可控硅在工业领域成为无可替代的电力电子元件，广泛应用于工业加热、电机调速、电焊机、电解电镀、变频器、软启动装置等场景-。例如，在金属热处理炉中，可控硅功率调节器通过相位控制技术可将温度波动控制在±1℃以内，精准匹配升温曲线，避免过烧或加热不均-15。
掌握工业场景下的可控硅检测方法，对快速排查设备故障、提升生产效率、规避高压安全隐患至关重要。本文将从工业应用场景出发，分层次详解工业可控硅检测的全套实操方法——从新手快速初筛到专业精准检测，帮助不同基础的行业从业者快速掌握可控硅好坏判断技巧。
二、前置准备
1. 工业场景可控硅检测核心工具介绍
新手基础款（适配工厂入门质检员、维修学徒场景）：
数字万用表：工业可控硅检测首选工具，需具备二极管档和电阻档（R×1k档位），建议选择电池供电型，因为部分数字万用表二极管档输出电压不足可能导致触发失败-32。量程建议覆盖电阻测量0-2MΩ、电压测量0-1000V DC。
短接线/镊子：用于门极瞬时短接触发，需绝缘良好。
专业进阶款（适配工厂流水线批量检测、专业质检场景）：
晶体管特性图示仪：适用于各种可控硅及模块的测试，可直接观看伏安特性曲线，测试正反向重复峰值电压、重复峰值漏电流及门极触发电流与触发电压，符合国标GB4024-83规定-42。
示波器（建议带宽≥100MHz） ：用于检测触发脉冲波形，验证驱动板输出脉冲幅度与波形是否符合门极触发要求-20。
红外热成像仪/热电偶测温仪：用于检测工业大功率可控硅模块运行温度，辅助判断散热系统是否正常。
2. 工业可控硅检测安全注意事项（重中之重）
工业可控硅通常应用于高电压、大电流电路（常见380V-10kV，功率0.5kW-1000kW）-15，检测前须严格遵守以下安全规范：
第一条——断电放电：检测前务必切断设备主回路电源，等待3-5分钟后，使用放电电阻棒对可控硅阳极和阴极之间的电容性残余电荷进行释放，避免残余高压击伤人体。
第二条——高压防护装备：在检测工业高压可控硅时，必须穿戴绝缘手套和绝缘鞋，使用绝缘工具操作，必要时配置高压隔离罩。多人操作时设置明确的安全监督员。
第三条——元件清理与检查：断电后清理可控硅表面灰尘和油污，检查封装是否有裂纹、烧黑、引脚氧化等可见损伤，尤其注意散热器与器件之间的导热硅脂是否干裂老化-20。
第四条——避免静电损伤：可控硅门极为敏感控制端，检测时应避免用手直接触碰G极引脚，建议佩戴防静电手环，防止静电击穿门极-32。
3. 工业可控硅基础认知（适配工业现场精准检测）
可控硅的类型特点：
| 类型 | 引脚定义 | 工业典型应用 |
|---|---|---|
| 单向可控硅（SCR） | 阳极A、阴极K、控制极G | 直流电机调速、电解电镀整流、中频炉 |
| 双向可控硅（TRIAC） | 第一阳极T1/A1、第二阳极T2/A2、控制极G | 交流电机调速、温控器、调光器、固态继电器 |
双向可控硅在结构上等效于两个单向可控硅反向并联，具备双向导通能力，是交流无触点开关的理想选择-2。
工业场景关键参数：
断态重复峰值电压（V_DRM） ：决定可控硅耐压能力，工业常见380V系统对应耐压≥800V，660V系统对应≥1400V。
通态电流有效值（I_T(RMS)） ：决定负载能力，需匹配设备额定电流并预留1.5-2倍余量。
门极触发电流（I_GT） ：典型值5-50mA，门极触发电压（V_GT）典型值0.6-1.5V-24。
维持电流（I_H） ：维持导通的最小主回路电流，交流电路中依靠电压过零自然关断时，需确保过零前后电流降至I_H以下-31。
三、核心检测方法
1. 工业可控硅外观与导通快速初筛法（工厂新手快速初筛）
在工业设备故障排查中，建议优先进行目视检查和基础导通测试，无需复杂仪器即可快速筛选出明显损坏的可控硅：
第一步：外观检查。 观察可控硅封装是否有裂纹、烧焦痕迹、引脚发黑或松动，散热器是否变形。表面烧黑或封装材料变形通常提示过热损坏-。
第二步：短路导通检测。 将万用表调至电阻档（R×1k），测量A-K（或T1-T2）极间电阻：正常应为∞（反向）或数百kΩ（正向）。若测出接近0Ω，说明可控硅已击穿短路-32。若所有引脚间均为∞（开路），则说明内部已开路损坏-32。
第三步：门极-G极导通检测。 测量G-K（或G-T1）极间电阻，正常应为数十至数百Ω-32。若为0Ω（短路）或∞（开路），则该可控硅已失效，无需继续测试。
注意要点： 工业大功率可控硅模块通常包含多个晶闸管芯片（如三相整流桥模块包含6个SCR），需逐一测量每个芯片单元的极间电阻。散热器上的灰尘和油污可能造成漏电误判，检测前务必清洁。
2. 万用表检测可控硅方法（工业新手重点掌握）
万用表是工业现场最常用、最便捷的可控硅检测工具。以下分别介绍单向可控硅和双向可控硅的完整检测流程：
（1）单向可控硅检测步骤
步骤一：识别引脚与基础测试
将万用表调至电阻档（R×1Ω），测量各引脚间正反向电阻。找到读数为数十欧姆的一组——此时黑表笔所接引脚为控制极G，红表笔所接引脚为阴极K，剩余引脚为阳极A-47。
验证PN结质量：万用表调至二极管档，红表笔接G极、黑表笔接K极，正常应显示0.5V-1V正向压降；表笔反接应显示略高的反向压降。若双向导通或开路，说明门极损坏-24。
步骤二：触发功能验证（动态测试）
万用表调至电阻档（R×1k），黑表笔接阳极A，红表笔接阴极K，此时万用表指针应不动（阻值∞，表示正向阻断正常）-24-47。
用短接线瞬间短接阳极A和控制极G（约0.5-1秒后断开），此时万用表电阻档指针应向右偏转，阻值读数降至10-50Ω左右。
断开A-G短接线后，万用表读数应保持在低阻状态——这证明可控硅被成功触发并维持导通。若短接后指针不偏转，说明触发失效（门极开路或老化）；若短接后指针偏转但断开后立即恢复∞，说明维持电流特性失效-32。
步骤三：换向验证（确认单向性）
交换表笔位置：红表笔接A、黑表笔接K，此时万用表指针应不动（∞），表示反向阻断正常。若指针偏转，说明单向可控硅已击穿损坏-47。
（2）双向可控硅检测步骤
步骤一：识别T1、T2和G极
万用表调至电阻档（R×1Ω），测量各引脚间正反向电阻。其中两组读数无穷大，一组读数为数十欧姆——该组引脚即为第一阳极T1和控制极G，剩余空脚为第二阳极T2-47。
步骤二：正向触发验证
万用表调至电阻档（R×1k），黑表笔接T2，红表笔接T1，读数应为∞。
用短接线瞬间短接T2-G极（给G极加正向触发电压），读数应降至约10Ω左右。
断开T2-G短接线后，万用表读数应保持约10Ω（维持导通）-47。
步骤三：反向触发验证
互换表笔：红表笔接T2，黑表笔接T1，读数应为∞。
用短接线再次瞬间短接T2-G极（给G极加负向触发电压），读数应降至约10Ω左右。
断开短接线后，读数应保持低阻——这证明双向可控硅在正负两个半周均能被正常触发导通-47。
实用技巧： 若万用表二极管档输出电压不足导致触发失败（在部分数字万用表上常见），建议改用9V电池供电的指针式万用表，或外接3V干电池串联限流电阻作为触发信号源。
3. 工业专业仪器检测方法（进阶精准检测）
对于工业批量检测、高精度校验需求，需使用专业检测设备：

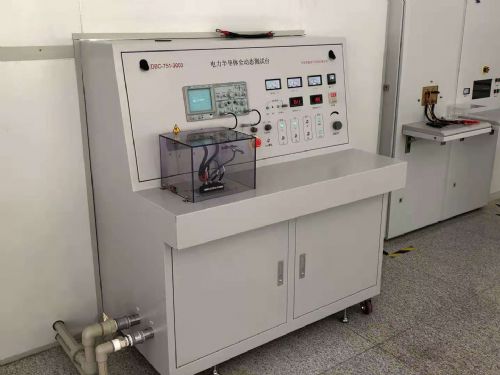

（1）晶体管特性图示仪检测法
晶体管特性图示仪可在屏幕上直接显示可控硅的伏安特性曲线，是评估器件性能最直观的方式。操作流程：
连接器件：将可控硅按引脚对应接入图示仪的测试插座（A接阳极，K接阴极，G接门极）。
设定扫描参数：根据器件额定值设定扫描电压范围（一般从0V逐渐升至V_DRM的80%）、步进电流档位。
观察伏安特性曲线：正常可控硅在关断状态下应呈现高阻态（曲线靠近水平轴）；施加触发脉冲后应迅速跳变至低阻态（曲线垂直上升）；多个器件并联时还需观察曲线一致性-42。
读取关键参数：图示仪可直接读出断态重复峰值电压、反向重复峰值电压、通态压降等指标，与器件手册比对判断是否达标。
（2）示波器触发波形检测法
对于可控硅触发电路故障，示波器是不可或缺的诊断工具：
使用高压差分探头（安全隔离）连接可控硅门极与阴极（或T1）。
观察触发脉冲的幅度、宽度和前沿陡度。IEC 60747标准要求触发脉冲前沿陡度≤0.2μs，脉冲宽度应覆盖可控硅导通建立时间（通常≥20μs）-20-6。
使用双通道同时观测触发脉冲（CH1）和主回路电压（CH2），验证触发相位是否准确——相位偏移可能导致电机振动加剧或输出功率异常-。
（3）在线检测技巧（无需拆焊）
在工厂流水线中，拆卸可控硅耗时费力。可采用以下在线检测方法：
断电状态在线测量：断电后用万用表电阻档测量可控硅A-K间是否短路。需注意电路中并联的吸收电容（RC吸收回路）可能造成阻值偏低的假象，建议拆下RC回路一端后再测量。
上电状态波形观测：设备通电运行（注意安全！），用示波器观测可控硅两端的电压波形。正常工作中，可控硅导通时两端压降约1-2V；关断时应承受完整电压。若波形异常（如应关断时出现导通尖峰），说明可能因dv/dt超标导致误触发-20。
四、补充模块
1. 工业不同类型可控硅的检测重点
| 类型 | 工业应用场景 | 检测重点 |
|---|---|---|
| 高压可控硅（耐压≥1600V） | 中频炉、高压整流、电力机车 | 重点关注断态重复峰值电压和反向重复峰值电压是否达标，用图示仪或耐压测试仪检测；注意检测环境湿度（≤65%RH）以防表面爬电 |
| 大功率可控硅模块（电流≥200A） | 电解电镀、轧钢、变频器 | 重点关注通态压降（V_T），升高0.2V以上预示芯片退化-20；检测散热系统温度，确保结温≤额定值80%-20 |
| 光耦可控硅（SSR固态继电器） | PLC输出控制、温控仪表 | 输入侧（发光二极管）用万用表二极管档检测正向压降约1.2-1.5V；输出侧按双向可控硅方法检测触发功能- |
| 高频可控硅（工作频率＞10kHz） | 开关电源、逆变电路 | 重点检测开关速度，用示波器测量开通和关断时间；注意dv/dt和di/dt耐受能力 |
2. 工业可控硅检测常见误区（避坑指南）
误区一：只用电阻档判断好坏。 仅测量极间电阻无法验证触发功能——一个极间电阻正常的可控硅可能是门极开路或维持电流失效。必须完成动态触发测试才算完整判断。
误区二：数字万用表二极管档直接用于触发测试。 部分数字万用表二极管档输出电压仅2-3V、输出电流不足5mA，无法触发大功率可控硅，易造成“误判为坏”。建议优先选用指针式万用表或外接电池触发。
误区三：忽略维持电流参数。 检测中触发导通后应立即断开短接线观察是否维持导通。若断开后立即关断，说明器件维持电流特性已退化，实际使用中可能出现“时通时断”的间歇性故障-32。
误区四：在线测试时忽略并联元件影响。 工业电路中可控硅通常并联RC吸收回路（电阻+电容），在线测A-K电阻时会测得电容的充电路径，误判为短路。正确做法是断开RC回路一端后再测量。
误区五：忽视散热系统对检测结果的影响。 工业大功率可控硅的过热损坏往往是散热不良造成的。检测前应先检查散热器温度、风扇运转和导热硅脂状态，否则换上新器件仍会因过热再次烧毁-20。
3. 工业可控硅失效典型案例（实操参考）
案例一：中频炉可控硅过压击穿故障
故障现象：某铸造厂中频炉运行中突然跳闸，检查发现三相整流桥中一组可控硅模块外壳有裂纹，表面轻微烧黑。
检测过程：断电放电后用万用表电阻档测量，该模块A-K间阻值为0Ω（击穿短路）；用图示仪进一步检测显示，断态重复峰值电压已降至额定值的30%以下。同时发现并联RC吸收回路的电容已失效（容量衰减80%），导致关断时的反压尖峰无法被吸收，超出可控硅耐压极限。
解决方案：更换同规格可控硅模块，同时更换老化的RC吸收电容；检查散热器风道是否通畅，清理积尘后恢复运行-20。
案例二：塑料挤出机温度控制可控硅触发不良
故障现象：某塑料薄膜生产线加热辊温度波动达±10℃，超出工艺要求，导致产品厚度不均、废品率上升。
检测过程：示波器检测可控硅门极触发脉冲，发现脉冲幅度仅1.2V（额定需≥3V），且前沿上升缓慢。进一步排查发现触发板输出电容老化导致驱动能力下降。
解决方案：更换触发板输出电容后，门极脉冲恢复正常（幅度3.5V，前沿陡度≤0.2μs），温度控制精度恢复至±1℃以内，较维修前节能约15%-15。
五、结尾
1. 工业可控硅检测核心策略
分级排查流程（工厂现场适配）：
第一级——外观与目视检查：检查裂纹、烧黑、引脚松动 → 筛选明显损坏 ↓（通过） 第二级——万用表静态测试：测A-K电阻、G-K结压降 → 排除短路/开路 ↓（通过） 第三级——万用表动态触发测试：A-G短接触发验证 → 确认触发功能 ↓（通过） 第四级——上电波形检测/专业仪器：示波器/图示仪验证 → 确认全面性能
掌握这一分级策略，可覆盖工业现场90%以上的可控硅故障排查需求。核心检测步骤概括为：外观检查→极间电阻测量→门极特性验证→动态触发验证，缺一不可。
2. 工业可控硅维护与采购建议
日常维护：
定期（建议每季度）检查散热器积尘情况，清理通风孔，确保风扇正常运转。
每半年检查导热硅脂是否干裂，及时补充更换——干裂的导热硅脂会使热阻倍增，导致可控硅结温超限-20。
大功率设备建议每两年用红外热成像仪扫描一次整柜，定位异常发热点。
采购与选型：
购买可控硅时要求供应商提供出厂检测报告，核对断态重复峰值电压、通态电流有效值是否匹配设备参数。
工业大功率应用建议选择同批次器件（参数一致性更好，并联使用时均流效果更佳）。
维修更换时记录器件型号批次，建立备件数据库，便于后续溯源。
校准建议： 工业检测设备（万用表、示波器、图示仪）建议每年送第三方计量校准一次，确保测试数据准确可靠。
