在工业自动化生产线上，可编程逻辑控制器、变频器、伺服驱动器和各类工业控制设备对电源质量的要求极为严苛。
本文从工业设备维护的真实需求出发，系统讲解纹波的来源与危害、示波器检测标准流程、滤波电容等关键元器件的诊断技巧，以及常见误区与失效案例，帮助不同基础的从业者快速掌握工业电源纹波检测的核心方法。
一、工业电源纹波检测前置准备
1.1 工业场景电源纹波检测核心工具介绍
基础款（工厂新手入门必备） ：工业维护入门级示波器（带宽50MHz-100MHz）、数字万用表（带交流毫伏档位）、耐压测试仪。入门级示波器适合工厂质检学徒和设备巡检人员进行日常快速排查，判断电源纹波是否处于安全范围。
专业款（工厂批量检测与高精度诊断） ：200MHz以上带宽数字存储示波器、ESR表、高压差分探头、纹波电流测试仪、频谱分析仪。200MHz以上带宽示波器能捕捉高频纹波分量，ESR表可快速判断电解电容的健康状态。在专业检测中，需使用1:1探头或开启示波器探头10:1衰减补偿，推荐采用地线环测量法（即去掉探头地线夹，换用弹簧接地环）以缩短地线环路，减少外部电磁干扰对测量结果的污染--。
选型建议：对于工业现场高频使用场景，优先选择带有20MHz带宽限制功能和高精度FFT分析的示波器，便于快速定位纹波频率成分。专业质检场景还需配备电容纹波电流耐受能力检测设备，其电流范围通常在0.1A至100A，频率覆盖50Hz至100kHz-。
1.2 工业场景电源纹波检测安全注意事项（重中之重）
工厂环境中进行电源纹波检测，安全始终是第一要务。以下4条核心注意事项须严格执行：
断电与放电操作：检测前必须断开被测设备电源，并对内部滤波电容进行充分放电（尤其针对高压工业电源，如400V以上电解电容），防止残留电荷造成触电或设备损坏。工业大容量电容放电建议使用专用放电电阻棒，严禁直接短路放电。
高压防护要求：涉及开关电源高压侧（一次侧）检测时，必须使用绝缘探头，耐压等级不低于1500V，操作时保持与带电体的安全距离（≥30cm）-。检测高压电源时，示波器输入阻抗须与被测电路匹配，防止负载效应影响测试精度-。
接地规范：示波器与待测电源需共地连接，接地回路必须正确可靠，避免形成地线环路干扰——接地不规范会导致纹波测量数据虚高，造成故障误判-。
环境防护：检测环境需远离大功率设备、无线信号源等电磁干扰源；使用前按操作规范完成示波器校准，确保测量精度-。
1.3 电源纹波基础认知（适配工厂设备精准检测）
纹波的定义与来源：纹波是输出直流电压的周期性波动，其波动频率与电源开关频率同步。开关电源每次开关动作都会在输出端形成充电和放电过程，从而造成输出电压波动-。两种主流电源的纹波特性差异显著：线性电源纹波频率为100Hz（工频倍频），而开关电源纹波频率可达数十kHz至MHz级-。纹波的主要来源包括：输入低频纹波（工频整流残余）、高频纹波（开关动作所致）、寄生参数引起的共模纹波噪声、功率器件开关过程中的超高频谐振噪声，以及闭环调节控制引起的纹波噪声-。
纹波的量化指标：纹波通常用峰峰值和有效值表征。例如，一个12V输出的开关电源，测得纹波有效值为10mV，则纹波系数=10mV/12V≈0.12%-。在工业应用中，纹波峰峰值通常要求控制在输出电压的0.5%~2%以内-。不同工业设备的纹波容忍度差异较大：普通工业设备通常要求纹波范围在1%到10%之间，精密仪器和实验室设备则要求0.01%以下-。
滤波电容的核心作用：滤波电容是抑制纹波的核心元器件。实际电容存在等效串联电阻和等效串联电感，在高频下会呈现感性特性，这是导致纹波无法被完全滤除的根本原因-。电容老化会导致ESR升高、容量衰减，从而使电源纹波明显增大。对滤波电容进行定期检测是保障工业设备电源质量的关键环节。
二、工业电源纹波核心检测方法
2.1 电源纹波基础检测法（工厂新手快速初筛）
工厂设备维修人员无需复杂仪器即可完成纹波问题的初步判断。
操作流程：用数字万用表的交流毫伏档直接测量电源输出端的交流电压分量（注意：万用表交流档响应频率有限，通常仅能反映低频纹波，高频成分会被严重衰减，仅供快速筛查参考）。将万用表红黑表笔分别接电源输出正负极，读取交流电压值。若万用表交流读数为零或极小（通常<10mV），说明纹波较小；若读数明显偏大，则纹波可能存在异常。
适配工业场景的判断标准：对于24V工业控制电源，万用表交流档读数超过50mV时应引起警觉；对于5V精密传感器供电，交流读数超过10mV即需进一步用示波器确认。
注意要点：此方法仅适用于纹波问题的快速初筛，不能替代示波器定量检测。在工业环境中，变频器、伺服驱动器等设备运行时会产生大量电磁干扰，万用表表笔感应噪声可能导致读数虚高，须在设备停机状态下测量或使用屏蔽表笔。
2.2 示波器检测电源纹波方法（工厂维修人员重点掌握）
示波器是测量电源纹波的“金标准”仪器，能够直观显示纹波的波形形态、频率和幅值。
第一步：示波器设置

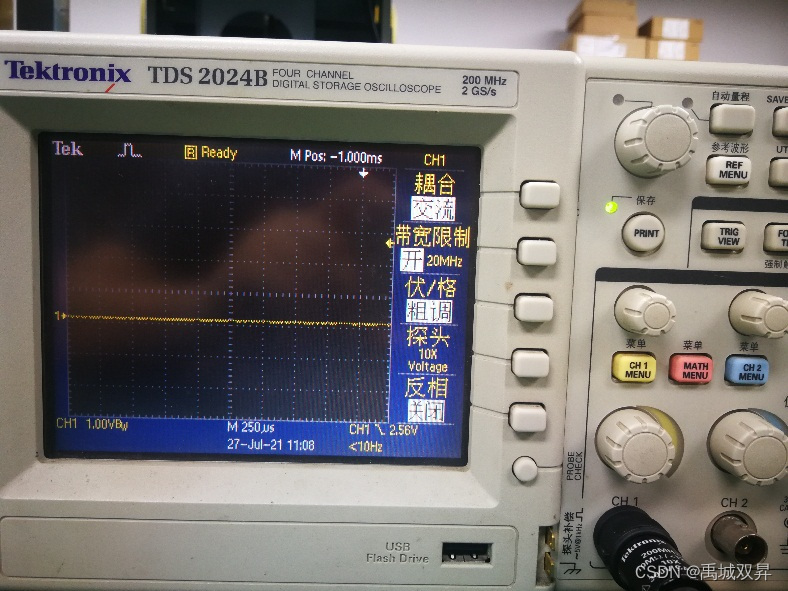

将示波器耦合方式设置为交流耦合（AC耦合） ，滤除直流分量，仅显示纹波信号-。
开启带宽限制功能，将带宽限制在20MHz以内。这一操作可有效滤除数字电路产生的高频噪声干扰，避免将环境噪声误判为电源纹波-。
选择边沿触发模式，设置触发电平略高于纹波底噪（约5mV-10mV）。
采样模式选择峰值检测，确保不错过瞬态尖峰脉冲。
第二步：探头连接（关键步骤）
工业场景推荐使用地线环测量法：去掉示波器探头的地线夹，换用弹簧接地环，探针搭在电源输出端正极，接地环直接接触输出端负极或附近的接地铜排。此方法可最大限度缩短地线环路长度，减小空间电磁干扰对测量结果的影响-。对于纹波极小的精密设备，还可采用地线环+电容测量法：在探头两端并联一个小电容（通常0.1μF），进一步滤除高频共模噪声-。
第三步：波形读取与判断
打开示波器的测量功能，重点关注两个参数：
峰峰值：纹波波峰与波谷之间的电压差，反映纹波的极端波动幅度。工业电源纹波峰峰值通常应小于输出电压的1%~3%-。
有效值：反映纹波的能量强度，影响设备的发热和寿命。
在20MHz带宽限制下测量纹波时，正常纹波波形应呈规则的锯齿波或三角波形态，频率与开关频率基本一致-。若波形中出现不规则的高频尖峰、抖动剧烈或幅值明显超出阈值，表明电源滤波电路或开关管可能存在故障。
工业实用技巧：测量时应给电源加上额定负载，在最高输出状态下进行测量；测试过程中关闭其他可能产生干扰的测量仪器，将鳄鱼夹线双绞在一起可有效降低测量过程中的噪声信号-。对于电压低于5V的工业控制电路板，若有合适的连接器，可使用同轴电缆直接测量输入或输出纹波，测量精度更高-。
2.3 工业场景专业仪器检测纹波方法（进阶精准诊断）
针对工厂批量检测和高精度诊断需求，需引入专业仪器和方法。
纹波电流测试：纹波电流是评估电容等元器件在交流成分作用下性能的关键参数。使用示波器搭配电流探头测量电容两端的纹波电流，可判断电容是否在安全范围内工作。额定纹波电流下ESR的稳定性测试，对于确保电子设备的可靠性、效率和寿命至关重要-。当实测ESR值超过初始值的150%时（参照IPC-9592标准），应考虑预防性更换-。
直流纹波失效分析：该检测通过识别异常纹波电压和电流，诊断电源系统稳定性问题，预防因纹波超标导致的电路功能异常、元件过热或寿命衰减等故障。在工业控制、新能源汽车及医疗设备等高可靠性领域，此项分析对保障设备安全运行具有决定性意义-。
高低温纹波检测：针对在极端环境中运行的工业设备（如户外变频器、高温车间控制柜），需进行高低温纹波检测。该测试评估设备在高温和低温极端环境下电源纹波特性的稳定性，聚焦纹波电压、纹波电流等参数在温度变化下的表现-。
在线检测技巧：对于无法断电的工业现场关键设备（如不停产线的PLC控制系统），可采用便携式直流电源纹波测试仪进行在线监测。这类设备通过高速采样架构实现纹波特性的精准量化评估，特别在暂态过程捕捉和宽频域分析方面具有显著优势，适用于年度检修和充电装置改造后的必测项目-。
三、补充模块
3.1 工业场景不同类型元器件的纹波相关检测重点
电解电容检测：电解电容是电源滤波电路的核心器件，其老化是纹波增大的最常见原因。检测重点包括：①外观检查（鼓包、漏液、防爆阀凸起）；②容值测量（使用LCR电桥或电容表，容值衰减超过20%即需更换）；③ESR测量（高ESR会导致纹波抑制能力大幅下降）；④纹波电流耐受能力评估（通过恒流法施加纹波电流，监测温升和参数变化）--。
电感器检测：电感在开关电源中与电容配合构成LC滤波电路。电感故障（如匝间短路、磁芯饱和）会导致滤波效果下降。检测重点：电感量测量、直流电阻测量（判断绕组是否短路或开路），以及磁芯温升检测（判断是否饱和）。
功率开关管（MOSFET/IGBT）检测：开关管导通/关断产生的di/dt变化是纹波的重要来源-。检测重点：导通电阻测量、开关波形观察（用示波器抓取漏极-源极电压波形，检查是否存在振铃和过冲）、栅极驱动信号质量评估。
3.2 工业电源纹波检测常见误区（避坑指南）
误区一：万用表交流档直接替代示波器检测纹波。万用表交流档频率响应通常仅覆盖50Hz-1kHz，开关电源的高频纹波（数十kHz-MHz）完全无法被有效测量，导致“测量结果为0”的假象，误判电源正常。
误区二：忽略带宽限制。不使用20MHz带宽限制时，示波器会同时显示电源纹波和高频环境噪声，导致纹波测量值虚高，误判电源故障-。
误区三：长地线夹直接测量。使用长地线夹会形成环形天线效应，拾取大量空间电磁干扰，使纹波波形中充满毛刺尖峰，完全掩盖真实纹波信号。
误区四：空载测量纹波。某些故障电源在空载时纹波正常，一旦带载纹波急剧恶化。必须在对电源施加额定负载的条件下测量纹波才能反映真实性能-。
误区五：忽略温度对电容性能的影响。电容的ESR和容量会随温度变化，在常温下检测合格的电容，在高温工作环境中可能因ESR升高导致纹波超标。应结合设备实际运行温度进行评估。
3.3 工业电源纹波失效典型案例（实操参考）
案例一：某自动化生产线PLC频繁误动作——滤波电容老化导致纹波超标
故障现象：一条汽车零部件焊接线的PLC控制系统频繁出现数字量输入信号误判，导致设备报警停机，影响生产节拍。维修人员排查输入信号源无异常后，怀疑电源问题。
检测过程：使用示波器按20MHz带宽限制测量PLC的24V供电电源，发现纹波峰峰值高达380mV，远超工业控制标准（一般要求<100mV）。波形呈现锯齿状且伴有不规则尖峰，频率约65kHz，与开关电源开关频率吻合。进一步检测电源输出端的两个2200μF/35V滤波电容：外观无鼓包，但用ESR表测量发现ESR值分别达到2.1Ω和2.5Ω（正常值应<0.1Ω），已严重老化失效。
解决方案：更换两个滤波电容为低ESR型（电解电容，额定纹波电流≥1.5A），更换后纹波峰峰值降至28mV，PLC误动作故障消失，设备恢复正常运行。
案例二：某变频器启动时驱动器报警——开关管振铃产生高频纹波干扰
故障现象：一台22kW变频器驱动输送带电机，启动瞬间伺服驱动器报“电源干扰”故障，有时变频器自身也会报过电压故障。
检测过程：用200MHz带宽示波器抓取变频器直流母线电压波形，发现启动瞬间出现高频振铃波形，频率约2MHz，峰峰值高达150V。该振铃叠加在直流母线上形成高强度高频纹波，通过供电线路传导至伺服驱动器导致误报警。分析发现变频器输入滤波电感和电容参数匹配不当，且IGBT模块的缓冲吸收电路老化。
解决方案：更换IGBT模块的缓冲电容（由CBB电容更换为高频特性更优的薄膜电容），优化RC吸收电路参数。同时在变频器输入端加装EMI滤波器，处理后振铃幅度降低至20V以下，干扰问题彻底解决。
四、结尾
4.1 工业电源纹波检测核心（工厂高效排查策略）
针对工业设备维护场景，建议按以下三级排查策略逐层深入：
第一级——快速初筛：用万用表交流档测量电源输出端的交流电压，判断是否存在明显异常。若交流读数显著偏大，进入第二级。
第二级——标准示波器检测：设置20MHz带宽限制和交流耦合，使用地线环法连接探头，在额定负载下测量纹波峰峰值和有效值。与行业标准对比：普通工业设备纹波峰峰值≤输出电压的2%，精密控制设备≤0.5%-。
第三级——专业深度诊断：若纹波超标，进一步检测滤波电容的ESR和容值，用电流探头测量纹波电流，必要时对功率开关管进行波形分析。可参考GB/T 17626.17-2021《电磁兼容 试验和测量技术 直流电源端口电压纹波试验》等国家标准-。
4.2 工业电源纹波检测价值延伸（工厂维护与元器件采购建议）
日常维护技巧：建议每季度对关键设备的电源输出进行示波器纹波检测，建立纹波基准波形库，通过对比历史数据快速发现异常变化-。定期检测滤波电容的ESR值，当ESR超过初始值的150%时，应考虑预防性更换-。
元器件采购建议：工业电源维修更换滤波电容时，应选择与原规格匹配的低ESR型电容（如105℃耐温、5000小时以上寿命的工业级电解电容）。滤波电容优选X7R或X5R陶瓷电容与低ESR钽电容的组合；对于纹波要求稍宽松的场景，可选择Y5V电容和低ESL型铝电解电容-。
校准建议：示波器、ESR表等检测仪器应定期送检校准（建议每年一次），确保测量数据的准确性和可追溯性，满足企业质检体系的合规要求。
4.3 互动交流（分享工业场景下的电源纹波检测难题）
你在工厂设备维修过程中，是否遇到过纹波检测方面的疑难问题？比如：
变频器直流母线纹波检测时，示波器波形总是充满毛刺尖峰，如何精准测量？
更换滤波电容后纹波仍然超标，还有哪些元器件需要排查？
如何快速判断纹波超标是由滤波电容老化还是开关管故障引起的？
欢迎在评论区留言分享你的实操经验和遇到的难题。关注本账号，获取更多工业电子设备检测与维修的实用干货。
