一、前置准备：工欲善其事，必先利其器
1.1 消费电子/通用维修场景的核心检测工具介绍
基础工具（新手必备）
| 工具 | 用途 | 选择标准 |
|---|---|---|
| 数字万用表（带频率测量功能） | 电压/电阻测量、频率初判 | 建议选择Fluke、UNI-T等品牌，确保频率测量上限≥100MHz |
| 示波器（入门级） | 波形观察、频率验证 | 带宽≥100MHz，探头需支持10×衰减 |
| 电烙铁/恒温焊台 | 拆卸/替换晶振 | 温度控制在280-320℃，避免高温损伤 |
| 防静电手环/防静电工作台 | 静电防护 | 测试前必须佩戴，接地良好 |
专业工具（进阶适配）
| 工具 | 用途 | 适用场景 |
|---|---|---|
| 频率计（频率计数器） | 高精度频率测量（ppm级） | 工厂质检、通信设备校准 |
| 频谱分析仪 | 相位噪声、谐波分析 | 5G基站、射频模块检测 |
| 晶振测试仪 | 全参数评估（ppm/ESR/负载电容） | 批量检测、专业实验室 |
| LCR测试仪 | 等效串联电阻（ESR）、静态电容测量 | 晶振性能深度评估 |
选型建议：电子维修初学者建议先配备“万用表+入门示波器”组合，成本可控、上手快。万用表负责快速筛查，示波器负责波形确认。如果从事批量检测或专业质检，频率计和晶振测试仪是必备工具。
1.2 晶振频率检测安全注意事项（重中之重）
检测晶振频率时，必须严格遵循以下安全规范：
断电操作原则：在连接测试仪器或更换晶振前，务必先切断电路板电源，避免在连接过程中发生触电或设备损坏-7。
静电防护：石英晶振对静电非常敏感，测试前应佩戴防静电手环，操作区域确保接地良好，避免静电击穿晶振内部结构-。
探头负载效应警惕：晶振对电容负载敏感，普通示波器探头（通常10pF以上）并联在电路中可能直接导致晶振停振-1。测试时应使用10×档位探头，建议使用高阻抗探头或采用探头补偿。
防静电焊接规范：焊接晶振时使用恒温烙铁，温度控制在300℃左右，焊接时间不超过5秒，避免过热导致晶振内部晶片碎裂-42。
上电前短路检查：在焊接完晶振后，上电前先用万用表电阻档测量晶振各引脚与GND之间的电阻，确认没有明显的短路（阻值接近于零）-。
安全操作环境：检测应在无尘、无剧烈振动的环境中进行，减少外部因素对检测结果的干扰-。
设备接地：测试仪器必须良好接地，防止共模干扰和电击风险。
1.3 晶振基础认知：搞懂类型，检测不懵
在开始检测之前，必须先搞清楚你面对的是有源晶振还是无源晶振——两者检测方法完全不同，搞混了不仅测不准，还可能引发误判-52。
① 有源晶振（Oscillator）
有源晶振内部集成了完整的振荡电路，只需提供电源就能输出稳定的方波或正弦波时钟信号-39。典型特征：4个引脚（Vcc、GND、OUT、NC或空脚），封装表面通常有圆点标记第1脚位置。
检测核心：测量输出频率是否与标称值一致，供电电压是否正常（如3.3V晶振输出脚电压接近3.3V）。
② 无源晶振（Crystal Resonator）
无源晶振本质上只是一个石英谐振器，必须依赖外部MCU或逻辑芯片内部的振荡电路才能工作-39。典型特征：2个引脚，封装上没有方向标记（部分小型封装有方向）。
检测核心：判断是否起振（两引脚电压约为Vcc/2），测量频率是否与标称值一致。
③ 关键参数速查
| 参数 | 含义 | 典型值/行业要求 |
|---|---|---|
| 标称频率 | 晶振设计的工作频率 | 32.768kHz（RTC时钟）到100MHz+（高频应用） |
| 频率精度/偏差 | 实际频率与标称值的差异 | 商用级≤±50ppm，工业级≤±20ppm，5G基站需≤±10ppm-32- |
| ppm（百万分之一） | 频率偏差的单位，1ppm=0.0001% | 32.768kHz晶振偏差5ppm约等于每日0.43秒误差 |
| ESR（等效串联电阻） | 晶体交流阻抗 | 工业级晶振ESR＞80Ω时负阻裕量不足-39 |
| 负载电容（C_L） | 振荡电路需匹配的电容值 | 8pF/12pF/18pF等，误差＞10%将显著增加停振风险-39 |
核心提示：搞混有源与无源晶振是电子工程师最常踩的坑之一——曾有工程师在300块电路板上把有源晶振贴成无源晶振，导致所有板子不起振，手动返工耗费十几个小时-52。
二、核心检测方法：三级检测法
2.1 基础检测法：电子维修新手的快速初筛（无需专业仪器）
① 外观检查（第一步，不可跳过）
晶振体积虽小，但问题往往写在“脸上”-23：
裂纹或破损：晶振表面有明显裂纹或缺口 → 内部晶体已碎裂，直接报废-23。
引脚氧化：引脚发黑或有绿色锈斑 → 接触不良，可用橡皮擦轻轻擦拭氧化层后重试-23。
封装异常：有源晶振的金属壳鼓起或变形 → 内部电路可能已损坏-23。
② 万用表电阻法（离线检测短路）
将万用表调至R×10k档（或20MΩ档），测量晶振两个引脚之间的电阻：
正常：阻值应为无穷大（显示“OL”或“1”）→ 无短路-17。
异常：阻值接近0Ω → 内部短路，晶振损坏-23。
注意：此方法仅能判断晶振是否短路，无法判断开路或频率异常。检测前必须断电，如果晶振已焊接在电路板上，建议拆下后单独测试-11。
③ 万用表电压法（在路判断起振）——新手最易掌握的方法
给电路板通电后，用万用表直流电压档（20V量程）测量晶振两个引脚的电压：
无源晶振正常：两脚电压约为芯片供电电压Vcc的一半（如5V供电时约2.5V，3.3V供电时约1.65V），且两脚有微小电压差-23-1。
有源晶振正常：输出脚电压接近供电电压（如3.3V供电时为3V左右）-23。
异常判断：两脚电压相同或接近0V → 晶振可能未起振-6。
⚠️ 新手特别注意：如果芯片本身损坏，即使晶振正常工作也无法测量到正确的电压——此时容易对晶振是否起振做出误判-1。建议电压法仅作为初步判断，结合其他方法验证。
④ 试电笔快速法（应急检测，谨慎使用）
将试电笔插入市电插孔（火线），用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若不亮则晶振可能损坏-。
⚠️ 安全警告：此方法涉及220V市电，存在触电风险，非专业人士请勿尝试-23。
2.2 通用仪器检测法：电子维修人员/爱好者重点掌握
方法一：示波器检测法（精度最高，推荐首选）
示波器是判断晶振是否正常工作的核心工具，能够直接看到晶振输出波形的形态和频率-17。
操作步骤：
将示波器探头设置为10×衰减档（减少探头电容对晶振的影响），设置带宽≥100MHz-6。
探头接至晶振输出引脚（无源晶振接OSC_OUT，有源晶振接OUT脚），接地夹就近连接电路板地。
开启电路电源，观察波形。

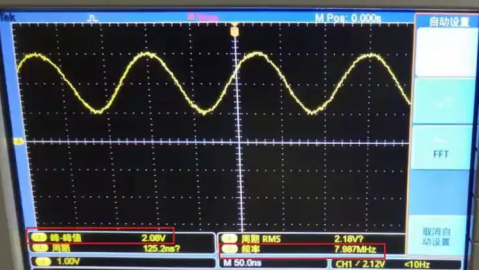

正常输出：应为稳定的正弦波（无源晶振）或方波（有源晶振），频率接近标称值（如12MHz±100ppm），峰峰值≥300mV-6。
异常判断：波形失真、幅度过低、频率偏差超过±100ppm，或完全没有波形输出 → 晶振故障或外围电路问题-42。
⚠️ 专业技巧：晶振对电容负载较敏感，探头电容相当于一个很重的负载并联在晶振电路中，容易导致电路停振而测不到结果。建议使用高阻探头或通过探头补偿减小影响-1。
方法二：万用表频率测量法（带频率档的万用表）
部分高端数字万用表带有频率测量功能（Hz档），可用于晶振频率的快速验证-。
操作步骤：
将万用表旋钮调至频率测量档（Hz）。
黑表笔接地，红表笔轻触晶振输出引脚。
读取显示屏上的频率值，与标称频率对比。
⚠️ 局限性提示：普通万用表的交流电压档通常仅支持低频（50Hz~1kHz），而有源晶振的频率通常在MHz级别，高频信号会导致万用表测量值严重偏低甚至完全失效-。万用表频率档仅适合MHz以下低频晶振的快速验证，高频晶振建议使用示波器或频率计。
方法三：频率计检测法（专业精准）
频率计是测量晶振频率最专业的仪器之一，精度可达ppm级别-7。
操作步骤：
将频率计的探头连接到晶振的输出引脚-。
开启电路电源，确保晶振正常工作。
读取频率计显示的数值，与晶振标称值对比。
判断标准：正常晶振的频率应与标称值一致，偏差在ppm级别以内-7。若实际频率与标称频率相差较大，则晶振可能已损坏-。
专业技巧：频率测试前让晶振预热10-15分钟，待输出稳定后读取数值-17。
方法四：替换法（终极验证）
如果上述方法无法确定问题，直接更换同规格晶振是最可靠的方法-6。
注意事项：
必须选择同频率、同封装的晶振，有源晶振还需注意工作电压匹配-23。
无源晶振需搭配原电路的匹配电容，否则可能导致频率偏移-23。
焊接时使用恒温烙铁（300℃左右），避免过热损坏新晶振-23。
有源晶振引脚有方向性，接反会导致停振-23。
2.3 行业专业仪器检测法：工厂/实验室进阶精准检测
① 晶振测试仪（全参数批量检测首选）
晶振测试仪是专业实验室和工厂流水线的标准配置，能够直接测量晶振的频率、ppm值、ESR、负载电容等多项参数-7。
操作流程：
测试前准备：查阅晶振规格书，明确频率范围、工作电压、负载电容等参数-7。
测试连接：贴片晶振用探针或专用夹具连接，插件晶振用同轴电缆连接-7。
参数设置：设置频率范围覆盖晶振工作频率，设定合适的分辨率和测量时间-7。
启动测试：观察显示屏上的频率、ppm、ESR等数据指标-7。
判断标准：实际频率与标称值偏差在ppm级别以内为合格；ESR值应在规格书规定范围内。

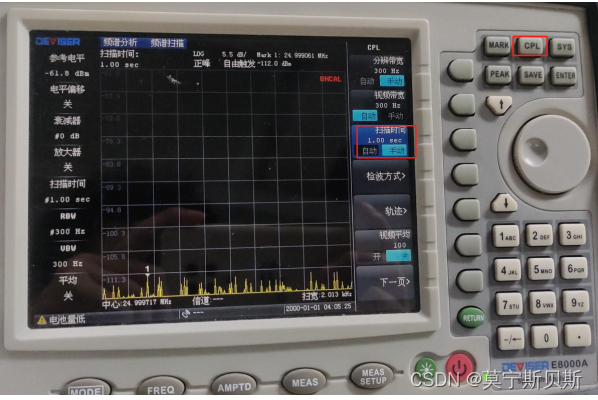

② 频谱分析仪（相位噪声/谐波分析）
频谱分析仪用于评估晶振信号的纯净度，是5G基站、卫星导航等高端通信领域的标配工具-。
主要检测项目：
相位噪声：分析1Hz至1MHz偏移范围内的信号纯净度，典型指标：10kHz偏移时＜-140dBc/Hz-32。
谐波失真：量化二次/三次谐波分量占比，要求二次谐波抑制比＞30dBc-32。
频率稳定性：评估晶振在复杂环境下的频率波动。
③ LCR测试仪/网络分析仪（ESR/静态电容深度分析）
用于测量晶振的等效串联电阻（ESR）、静态电容（C0）等深度参数-。
判断标准：工业级晶振ESR值超过规格书上限（通常80Ω以上）时负阻裕量不足，存在停振风险-39。
④ 高低温测试箱（环境适应性检测）
晶振在不同温度下的频率稳定性至关重要——5G基站要求晶振在-40℃至+85℃全温区内频率偏差≤±10ppm-32。测试时将晶振置于高低温箱中，在-40℃至85℃范围内每隔10℃记录一次频率，计算全温区频率漂移量是否符合规格书要求-17。
三、补充模块：实战避坑指南
3.1 不同类型晶振的检测重点
① 低频晶振（32.768kHz RTC晶振）
用于实时时钟电路，检测重点：
使用万用表电压法判断是否起振：两脚电压应接近Vcc/2。
使用频率计测量频率，偏差应≤±20ppm。
32.768kHz晶振属低速晶振，匹配电容选择至关重要，建议参考芯片应用笔记（如ST的AN2867）-。
② 高频晶振（8MHz-100MHz）
用于MCU主时钟、通信模块等，检测重点：
必须使用示波器或频率计测量，万用表电压法仅作初步判断。
测试带宽需充足（示波器带宽应≥5倍晶振频率）-。
探头负载效应更明显，强烈建议使用10×档位或高阻探头。
③ 温补晶振（TCXO）
用于5G基站、GPS等对频率精度要求极高的场景，检测重点：
需进行温度特性测试：在-40℃至85℃范围内测量频率变化-17。
频率精度要求高：5G基站需≤±10ppm，工业级需≤±20ppm-32-。
启动时间应≤2ms-32。
④ 有源晶振 vs 无源晶振检测对比
| 检测项目 | 无源晶振 | 有源晶振 |
|---|---|---|
| 电压测量 | 两脚电压≈Vcc/2 | 输出脚电压≈Vcc |
| 电阻测量（离线） | 两脚间电阻∞（绝缘） | Vcc-GND有数百Ω~数kΩ固定阻值-11 |
| 输出波形 | 正弦波 | 方波 |
| 能否单独测试 | 否，需配合外部振荡电路 | 是，单独供电即可测试 |
3.2 晶振频率检测常见误区（6大坑，务必避开）
误区①：用万用表交流档直接测晶振频率
错误原因：普通万用表的交流档通常仅支持50Hz~1kHz低频，晶振频率在MHz级别，万用表测量值严重偏低甚至完全失效-。
正确做法：使用示波器、频率计或带频率测量功能的高端万用表（Hz档）。
误区②：电压法测得两脚无电压就断定晶振损坏
错误原因：若芯片本身损坏，即使晶振正常工作也无法测量到正确的电压-1。
正确做法：电压法仅作初步判断，必须结合替换法或示波器验证。
误区③：示波器探头用1×档直接测晶振
错误原因：1×档探头电容大（通常100pF以上），相当于给晶振电路并联了一个大负载，极易导致停振-1-。
正确做法：使用10×档位，探头电容降低至10pF左右，减少负载效应。
误区④：示波器带宽不够勉强使用
错误原因：方波包含大量高频谐波，带宽不足会导致波形失真、频率测量不准。理论带宽应为被测信号频率的2倍，实际测试方波时带宽应为信号频率的10倍-1。
正确做法：测量高频晶振时确保示波器带宽≥100MHz。
误区⑤：听声音判断晶振是否起振
错误原因：晶体的振荡频率远超正常人耳听觉上限（20kHz），正常工作的晶体不会发出任何人耳能听到的声音。反而，能听到声音往往意味着晶体质量不佳或异常振动-1。
正确做法：放弃听声法，使用示波器或频率计科学测量。
误区⑥：忽略外围电路直接判定晶振故障
错误原因：晶振不起振的原因可能包括供电异常、负载电容不匹配、反馈电阻缺失、PCB布线问题、芯片损坏等，并非都是晶振本身的问题-42。
正确做法：采用系统排查思路——先查供电、再查负载电容匹配性、最后用替换法确认晶振单体故障。
3.3 晶振失效典型案例（真实场景参考）
案例一：工厂生产线晶振停振——负载电容不匹配导致10%不良率
场景：某电子厂生产的一批设备中，晶振不良率高达10%以上，晶振完全没有振荡输出-。
排查过程：
先检查供电电压——正常。
用示波器测量输出——无波形。
更换同规格晶振——仍无波形，说明不是晶振单体问题。
检查外围电路——发现负载电容选型有误，晶振规格书要求8pF，实际使用了12pF-42。
根本原因：负载电容不匹配，导致振荡电路无法建立稳定振荡。
解决方案：更换为正确规格的匹配电容（8pF），问题彻底解决。
经验教训：晶振不起振时，先排查外围电路（供电、负载电容、反馈电阻），不要急于更换晶振。
案例二：300块电路板返工——有源晶振错贴成无源晶振
场景：某工程师在量产时，将原本设计需要的有源晶振错贴成了无源晶振，导致300块电路板全部不起振-52。
根本原因：有源晶振内部集成了振荡电路，只需供电就能输出时钟信号；而无源晶振必须依赖外部电路才能起振。两者不可混用-52。
解决方案：手动返工更换正确的有源晶振，耗费十几个小时-52。
经验教训：物料采购和贴片环节必须严格核对晶振型号，区分有源/无源晶振是基础但极其重要的一步。
案例三：PCB封装错误导致晶振信号接地
场景：工程师接手前人遗留的项目，样板回来后晶振不起振。排查发现PCB封装脚位顺序错误——信号脚直接接到了地-48。
根本原因：SMD3225封装的1、3脚是信号脚，2、4脚是接地，但封装库中的脚位顺序错位，导致贴片后信号脚接地。
解决方案：更换正确封装的晶振，调整布局。
经验教训：晶振封装库必须自行验证，切勿直接套用他人库文件。
案例四：智能摄像头EMC超标——24MHz晶振倍频辐射
场景：智能高清摄像头产品RE（辐射发射）测试不通过，超标的频点全部是24MHz的倍频-。
根本原因：24MHz晶振电路的辐射能量过强，基频及其倍频（48MHz、72MHz、96MHz等）均超标。
解决方案：从晶振电路的辐射路径进行EMC控制，包括优化PCB布局、增加滤波电路、调整匹配电容等-。
经验教训：高频晶振的EMC设计不可忽视——晶振下方不要走高频信号线，时钟线应尽可能短并做包地处理-48。
案例五：晶振老化导致频率漂移超100ppm
场景：某工业设备运行3年后出现通信异常，排查发现晶振输出频率偏移超过±100ppm-42。
根本原因：晶振长期使用后出现参数老化漂移，超出设备允许的频率偏差范围-。
解决方案：更换同规格晶振，并建议将该晶振纳入设备定期维护更换清单。
经验教训：对工业设备中的关键晶振，建议按老化曲线制定更换周期，进行预防性更换-。
四、结尾
4.1 晶振频率检测核心（高效排查策略）
掌握晶振频率检测，核心在于分级检测、系统排查、规避误区。
推荐的三级检测流程：
| 层级 | 适用场景 | 检测方法 | 判断标准 |
|---|---|---|---|
| 第一级：快速初筛 | 所有场景 | 外观检查 + 万用表电阻法/电压法 | 快速排除短路、判断是否起振 |
| 第二级：波形确认 | 维修/调试 | 示波器检测（10×档位） | 波形稳定、频率接近标称值 |
| 第三级：精准测量 | 质检/批量 | 频率计/晶振测试仪 | ppm偏差在规格范围内 |
高效排查思路：从最简单的入手——先看外观，再用万用表测电阻和电压快速判断，如有异常再升级用示波器确认波形，仍无法确定则用替换法终极验证。切忌直接跳过基础步骤，也不要在单一方法上钻牛角尖。
4.2 晶振检测价值延伸（维护与采购建议）
日常维护建议：
定期校准：工业设备和通信设备中的关键晶振建议每半年进行一次频率校验。
环境控制：避免晶振工作在高温、高湿、强振动环境中，延长使用寿命。
焊接规范：手工焊接时使用恒温烙铁（280-320℃），焊接时间不超过5秒。
采购建议：
精度匹配：消费电子选±50ppm工业级，5G通信选±10ppm高精度晶振-32-。
温度等级：户外设备需选-40℃~85℃宽温晶振-32。
车规要求：汽车电子需通过AEC-Q200认证-。
备用配件储备：建议储备常用规格晶振（32.768kHz、8MHz、12MHz、16MHz、24MHz等）作为维修备件。
